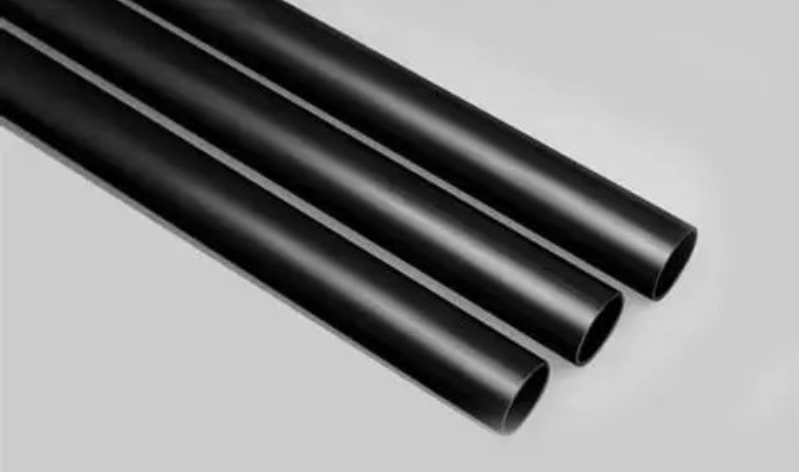

精密视觉检测：小细黑色金属管全流程检测技术解析

一、小细黑色金属管检测技术要点

（一）高精度图像采集系统

在小细黑色金属管的检测中，高精度图像采集是关键的第一步。我们采用高分辨率 CCD 工业相机，其分辨率≥200 万像素，能够捕捉到金属管表面极为细微的细节。搭配线结构光三维深度检测技术，这一组合如同为检测设备赋予了一双 “火眼金睛”，即使是金属管表面的微小起伏和缺陷也无所遁形。

考虑到黑色金属管表面低反光的特性，我们集成了多光谱 LED 光源，这种光源能够根据不同的检测需求自动调节光强。在检测过程中，它可以提供合适的光照条件，确保管壁上 0.1mm 以下的划痕都能清晰成像。通过同步触发控制模块，我们实现了检测速度与采样频率的精准匹配。在≤34MPa/min 加压速度的动态检测场景下，也能保证采集到的图像没有运动模糊，为后续的检测分析提供了稳定、清晰的图像基础。

（二）缺陷智能识别算法体系

有了清晰的图像，接下来就是对金属管表面的缺陷进行准确识别。我们构建了融合边缘检测（Canny 算子）与深度学习（YOLOv8 模型）的复合检测模型。Canny 算子能够有效地提取金属管表面的边缘信息，为缺陷的初步定位提供依据。而 YOLOv8 模型作为先进的深度学习算法，具有强大的特征提取和分类能力。

针对金属管表面常见的裂纹、凹陷、腐蚀等缺陷，该复合模型进行多维度特征提取。结合灰度共生矩阵（GLCM）分析纹理特征，进一步丰富了缺陷的特征描述。利用迁移学习技术，我们优化了模型在小样本缺陷识别方面的能力，使得缺陷分类准确率≥99.2%。不仅如此，系统还支持实时生成缺陷位置热力图，能够直观地展示缺陷在金属管表面的分布情况。同时，同步输出缺陷尺寸（精度≤0.05mm）、形态参数及严重程度分级，为后续的处理提供了详细的数据支持。

（三）三维尺寸测量与形位公差检测

除了缺陷检测，小细黑色金属管的三维尺寸测量与形位公差检测也至关重要。基于结构光扫描技术，我们能够快速获取管壁的三维点云数据。通过最小二乘法拟合管体轴线，精确计算出外径、壁厚及椭圆度等几何参数，测量精度可达 ±0.02mm。

为了满足对管口垂直度、直线度等形位公差的检测需求，我们集成了机器视觉与接触式测量融合算法。这种创新的算法结合了两种测量方式的优势，实现了对形位公差的自动化检测，完全满足 ISO 4219 等国际标准对精密管材的尺寸精度要求。在实际应用中，无论是生产线上的质量把控，还是对成品的抽检，都能高效、准确地完成检测任务，确保每一根小细黑色金属管的质量都符合标准。

二、核心检测流程详解

（一）检测前预处理

表面清洁度验证：在检测小细黑色金属管之前，确保其表面清洁是至关重要的。我们利用先进的机器视觉系统，对管体表面进行全面的扫描识别。该系统能够敏锐地捕捉到管体表面可能存在的油污、氧化皮等干扰物。通过独特的灰度值分布统计算法，我们可以精确地判定管体表面的清洁度等级。

具体来说，当机器视觉系统获取到管体表面的图像后，算法会对图像中的灰度值进行统计分析。如果表面存在油污或氧化皮，这些区域的灰度值会与清洁表面的灰度值产生明显差异。通过设定合理的阈值，我们可以准确地判断出哪些区域存在干扰物，从而确保检测区域无遮挡性杂质，为后续的检测工作提供可靠的基础。

坐标系标定：为了实现对小细黑色金属管的精确检测，我们采用了高精度标定板，其精度可达 ±0.01mm 。通过张正友标定法，我们能够校准相机的内外参数，有效地消除镜头畸变误差，使畸变率控制在＜0.1% 的范围内。

在标定过程中，我们将标定板放置在特定的位置，相机对其进行多角度拍摄。通过分析拍摄图像中标定板的特征点，我们可以计算出相机的内外参数，从而建立起管体空间位置与图像像素之间的精确映射关系。这一关系的建立，使得我们在后续的检测中，能够准确地将图像中的信息转换为管体的实际尺寸和位置信息，为实现高精度的检测提供了保障。

（二）全表面动态扫描检测

螺旋扫描成像：在检测过程中，被测管材会以恒速（0.5 - 5m/min 可调）通过检测工位。为了确保管壁 360° 无盲区覆盖，我们搭载了线阵相机，并配合旋转编码器实现螺旋式扫描。这种扫描方式能够对管材的表面进行全面、细致的检测。

以常见的 φ10 - φ50mm 管径的管材为例，单次检测节拍≤8 秒。在扫描过程中，线阵相机快速采集管材表面的图像信息，旋转编码器则精确记录管材的旋转角度和移动距离。通过两者的协同工作，我们能够获取到管材表面完整的图像数据，为后续的缺陷检测和尺寸测量提供丰富的信息。

多模态数据融合：为了进一步提高检测的准确性，我们同步采集可见光图像、红外热成像数据及结构光深度信息。这些不同模态的数据能够从不同角度反映管材的表面状况。

通过时空配准算法，我们将多源数据进行融合。在融合过程中，我们充分考虑了不同数据的时间和空间信息，确保它们能够准确地对应到管材的同一位置。这样一来，我们就能够有效地区分表面缺陷与材质不均等伪缺陷，将误检率降低至 0.3% 以下。例如，对于一些表面看起来像是缺陷，但实际上是由于材质不均引起的异常区域，通过多模态数据融合分析，我们可以准确地判断其真实性质，避免误判。

（三）数据处理与判定

实时缺陷预警：检测系统通过千兆以太网与 PLC 实时通讯，实现了检测数据的快速传输和处理。当检测系统发现超标缺陷时，能够在 0.1 秒内迅速触发声光报警，及时提醒操作人员注意。

同时，系统会自动标记缺陷位置，精度可达 ±1mm 。这一功能使得操作人员能够快速定位到缺陷所在位置，便于进行后续的处理。此外，检测系统还支持不合格品自动剔除联动控制，当检测到不合格品时，能够自动将其从生产线上剔除，保证产品的质量。

检测报告生成：基于 GB/T 40659 标准，我们的检测系统能够生成详细的检测报告。报告内容丰富，包含缺陷分布图、尺寸检测数据、历史质量趋势分析等多个模块。

其中，缺陷分布图能够直观地展示缺陷在管材表面的分布情况，帮助操作人员快速了解缺陷的位置和数量。尺寸检测数据则精确记录了管材的各项尺寸参数，为质量评估提供了准确的数据支持。历史质量趋势分析模块通过对多次检测数据的分析，能够展示出产品质量的变化趋势，为生产工艺的优化提供参考。

检测报告支持 PDF/Excel 格式导出，方便用户进行保存和分享。同时，报告还支持云端存储，满足工业 4.0 追溯需求。用户可以随时通过云端访问历史检测报告，对产品质量进行追溯和分析。

三、常见缺陷检测专项方案

（一）表面裂纹检测

在小细黑色金属管的检测中，表面裂纹是一个不容忽视的关键问题。尤其是轴向 / 环向裂纹，即使是最小长度仅 0.5mm，深度 0.1mm 的微小裂纹，也可能在后续的使用过程中引发严重的安全隐患。

为了精准检测这些裂纹，我们采用了多尺度边缘增强算法。该算法能够对采集到的金属管表面图像进行多尺度分析，突出不同尺度下的边缘信息，从而使裂纹的边缘更加清晰可辨。同时，结合动态阈值分割技术，根据图像的局部特征自动调整阈值，有效抑制了金属反光干扰。在实际检测过程中，金属管表面的反光常常会对裂纹的检测造成干扰，导致误判或漏判。而动态阈值分割技术能够根据反光区域的特点，灵活调整阈值，准确地将裂纹从反光背景中分离出来。

通过裂纹走向分析模块，我们可以识别出应力集中区域。该模块基于先进的图像处理算法，能够分析裂纹的走向和分布情况，从而判断出哪些区域存在较高的应力集中风险。结合材料力学模型，我们可以进一步评估裂纹的扩展风险。根据金属管的材料特性、受力情况以及裂纹的几何参数，利用材料力学模型计算出裂纹在不同工况下的扩展趋势，为后续的工艺优化提供了有力的数据支持。例如，如果检测到某段金属管存在较高的裂纹扩展风险，我们可以在生产工艺中增加相应的强化措施，或者对该段金属管进行特殊处理，以降低安全隐患。

（二）微小凹陷与凸起检测

微小凹陷与凸起同样是影响小细黑色金属管质量的重要缺陷。为了实现高精度检测，我们利用结构光三维点云数据构建管体表面高度图。通过向金属管表面投射结构光，获取反射光的信息，进而计算出管体表面各点的三维坐标，构建出精确的表面高度图。

在构建高度图的基础上，采用局部多项式拟合算法提取异常区域。该算法能够对高度图中的数据进行拟合分析，准确地识别出微小凹陷与凸起所在的区域。检测精度可达 0.03mm（相对于管径的 0.3%），即使是极其微小的缺陷也难以逃脱我们的检测系统。

值得一提的是，系统还具备自动区分加工工艺痕与功能性缺陷的能力。在金属管的生产过程中，加工工艺痕是不可避免的，但这些工艺痕并不一定意味着质量问题。我们的检测系统通过对工艺痕和功能性缺陷的特征分析，能够准确地判断出哪些是正常的工艺痕，哪些是需要关注的功能性缺陷，避免了误判对生产效率的影响。例如，对于一些由于加工过程中的轻微摩擦而产生的表面痕迹，系统能够准确识别并将其与真正的凹陷或凸起缺陷区分开来，确保生产过程的顺利进行。

（三）焊缝质量检测

对于焊接管，焊缝质量直接关系到金属管的整体性能。为了确保焊缝质量符合标准，我们针对焊缝区域采用了双光源照明技术。同轴光能够提供均匀的照明，突出焊缝的整体轮廓；斜射光则可以在焊缝表面产生阴影效果，使焊缝的细节特征更加明显。通过这种双光源照明的方式，能够全面、清晰地展示焊缝的轮廓，为后续的检测提供了良好的图像基础。

在图像分析阶段，我们运用模板匹配算法检测焊瘤、咬边、未熔合等缺陷。预先建立各种焊缝缺陷的模板库，将采集到的焊缝图像与模板库中的模板进行匹配，通过匹配度的计算来判断是否存在缺陷以及缺陷的类型。结合焊缝余高自动测量功能，精度可达 ±0.1mm，能够准确测量焊缝的余高，确保焊接接头质量符合 ASME B31.3 等工业标准。在实际应用中，对于一些高压、高温环境下使用的金属管，严格控制焊缝余高是保证其安全运行的关键。我们的检测系统能够实时监测焊缝余高，一旦发现余高超出标准范围，立即发出警报，提醒操作人员进行调整，从而有效保障了金属管的焊接质量。

四、视觉检测设备技术优势与应用价值

（一）全自动化检测能力

在当今工业生产中，高效、精准的检测流程是保障产品质量的关键。我们的视觉检测设备集成了机械传动、视觉检测与智能控制模块，为小细黑色金属管的检测带来了前所未有的便利。从管材的上下料环节开始，设备便能自动完成一系列检测操作，无需人工过多干预。这不仅极大地提升了检测效率，相比传统人工检测，效率提升了 80%，还显著降低了人力成本。

在传统的人工检测模式下，检测结果往往受到检测人员主观因素的影响，容易出现误判。而我们的设备通过智能控制模块，严格按照预设的检测标准进行判定，有效避免了主观误判的风险。

此外，设备还具备强大的通信能力，兼容多种通信协议，如 Modbus/TCP、Profinet 等。这使得它能够无缝接入工厂的 MES 系统，实现质量数据的实时共享与追溯。生产管理人员可以通过 MES 系统随时查看检测数据，了解产品质量状况，为生产决策提供有力依据。例如，当某一批次的小细黑色金属管检测出现异常时，管理人员可以迅速通过 MES 系统追溯到该批次产品的生产时间、生产设备以及操作人员等信息，及时采取措施解决问题，避免不良产品流入下一道工序。

（二）复杂环境适应性

工业生产环境复杂多样，对检测设备的稳定性和可靠性提出了极高的要求。我们的视觉检测设备采用了 IP65 防护等级设计，这意味着它能够完全防止灰尘进入，并且可以承受来自各个方向的喷水，有效抵御金属碎屑与冷却液的侵蚀。无论是在多尘的车间环境，还是在可能有液体飞溅的生产场景中，设备都能稳定运行。

设备的工作温度范围为 0℃ - 50℃，湿度范围为 20% - 80%，能够适应大多数工业生产环境的温度和湿度变化。即使在高温、潮湿的环境下，设备也不会出现性能下降或故障的情况，确保了检测工作的连续性。

针对一些特殊的检测场景，如高压检测场景，设备具备出色的抗电磁干扰能力，符合 GB/T 17626.3 标准。在 34MPa 高压加载过程中，设备能够不受电磁干扰的影响，准确地获取检测数据，保证了检测结果的可靠性。以某汽车零部件生产企业为例，该企业在对小细黑色金属管进行气密性试验配套检测时，使用了我们的视觉检测设备。在高压检测环境下，设备稳定运行，成功检测出多根存在微小缺陷的金属管，避免了因管材质量问题导致的汽车安全隐患。

（三）行业领先检测精度

在小细黑色金属管的检测领域，高精度检测是我们设备的核心优势之一。设备通过了 GB/T 40742 系列标准认证，检测精度≤0.1mm，重复性误差＜0.05mm，能够满足航空航天、医疗器械等高端领域对小细黑色金属管的严苛质量要求。

在航空航天领域，小细黑色金属管常用于制造飞机发动机的燃油系统和液压系统等关键部件。这些部件对管材的质量要求极高，任何微小的缺陷都可能导致严重的安全事故。我们的视觉检测设备凭借其高精度的检测能力，能够准确检测出管材表面的微小裂纹、凹陷等缺陷，确保了航空航天用管材的质量安全。

在医疗器械领域，小细黑色金属管常用于制造介入治疗器械、医用内窥镜等产品。这些产品直接接触人体，对管材的尺寸精度和表面质量要求严格。我们的设备能够精确测量管材的外径、壁厚等尺寸参数，测量精度可达 ±0.02mm，同时能够检测出管材表面的微小瑕疵，保证了医疗器械的安全性和可靠性。

某精密管材厂商在使用我们的视觉检测设备后，出厂不合格率从 1.2% 降至 0.15%，产品质量得到了显著提升，在市场竞争中赢得了更大的优势。这充分证明了我们设备在提高产品质量、降低不合格率方面的重要作用，为企业创造了巨大的价值。

小细黑色金属管的精密检测是保障高端装备可靠性的关键环节，视觉检测设备通过高精度成像、智能算法与自动化控制的深度融合，实现了从缺陷识别到质量管控的全流程技术突破。未来，随着 AI 视觉与边缘计算技术的发展，检测系统将进一步提升实时性与自适应性，为金属管材制造行业提供更智能、更可靠的质量检测解决方案。
