揭秘工业视觉如何打造玻璃管检测“黄金眼”——从微米级精度到全流程智能的技术突围

一、医疗制造痛点：当 0.5mm 误差成为质量 “生死线”

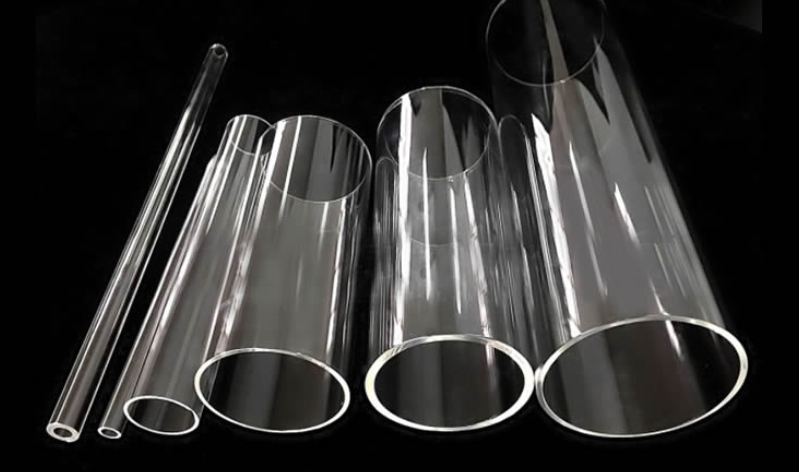

在医疗器材精密制造领域，医用玻璃管作为注射器、试管等关键器具的核心原材料，其质量把控堪称整个生产流程的生命线。一根看似普通的玻璃管，其内径尺寸偏差却如同悬在医疗质量头顶的 “达摩克利斯之剑”，一旦超过 0.5mm ，便可能引发一系列严重后果。

对于注射器而言，内径的细微偏差直接关系到给药精度。想象一下，在临床治疗中，医生依靠注射器为患者精准注入药物，剂量的准确性关乎治疗效果甚至患者生命安全。若玻璃管内径出现偏差，注射器抽取和推送的药量就会失准，可能导致药物剂量不足无法达到治疗目的，或者剂量过大给患者带来严重的不良反应。同样，在医学检测环节，试管作为承载样本的关键容器，其内径的不稳定性会干扰检测试剂与样本的反应比例，使检测结果出现偏差，进而影响医生对病情的准确判断。

在过去，医用玻璃管的检测主要依赖传统人工抽检模式，但这种方式如今已难以满足日益严苛的生产需求，暴露出诸多难以克服的瓶颈。

首先是效率问题，人工抽检在面对大规模生产时力不从心，抽检率常常不足 10% 。这意味着大量玻璃管未经严格检测便流入下一道工序，漏检风险大幅增加，为后续产品质量埋下隐患。

其次，人眼的分辨能力虽然在一定程度上能够察觉细微差异，极限分辨可达 0.1mm ，但稳定性欠佳。长时间高强度工作下，检测人员极易产生视觉疲劳，导致误差率飙升，据统计，疲劳状态下的误差率可超过 5% 。这种不稳定的检测结果，无疑让产品质量充满了不确定性。

再者，随着生产技术的进步，玻璃管生产线速度不断提升，如今已达到 120m/min 的高速。然而，人工检测根本无法跟上如此快节奏的生产，在高速运转的生产线上，漏杀率高达 8% ，大量不合格产品被放行，给企业带来巨大的经济损失和质量风险。

某知名医疗器械企业就曾深受人工检测缺陷的困扰。由于人工抽检的局限性，每月因玻璃管内径不合格导致的产品返工率高达 20% 。返工不仅意味着额外的人力、物力和时间成本，还严重影响了生产进度和产品交付周期，削弱了企业的市场竞争力。这些痛点犹如顽疾，深深制约着医疗制造行业的发展，也让全检设备的研发成为当务之急，成为行业突破困境、迈向高质量发展的关键所在。

二、硬件系统：构建毫米级检测 “透视眼” 平台

（一）像素级成像核心配置

500 万像素全局快门相机：核心部件采用了 2448×2048 分辨率的黑白传感器，其单像素尺寸仅为 0.02mm ，这一超精细的像素规格赋予了相机强大的细节捕捉能力。在对玻璃管进行检测时，能够精准捕捉到玻璃管内壁低至 0.05mm 级别的细微缺陷，哪怕是极其微小的裂纹、砂眼等瑕疵都难以遁形。同时，全局快门技术的应用堪称关键，它有效消除了运动模糊这一常见成像难题。在玻璃管以 120m/min 的高速通过生产线时，相机成像拖影被严格控制在≤0.1 像素，确保了每一帧图像都清晰锐利，为后续的精确检测提供了坚实可靠的图像基础。

定制化光学镜头组：选用的 50mm 定焦镜头，是经过 Zemax 光学软件精心设计的成果。通过复杂而精密的光学计算，实现了 50mm×40mm 的黄金视野，这一视野范围恰到好处，能够完整覆盖 φ5 - φ20mm 内径玻璃管的端面以及追溯标记点，确保检测无死角。镜头的畸变率被严格控制在 0.1% 以内，最大限度地保证了成像的准确性，避免因镜头畸变导致的尺寸测量偏差。此外，镜头还配备了可调焦深技术，无论玻璃管的壁厚如何变化，都能确保其边缘保持清晰锐利的成像效果，为精确测量玻璃管的各项参数提供了稳定的光学支持。

（二）光源系统攻克透明材质检测难题

零角度同轴环形光源：由 128 颗高亮度 LED 呈 360° 同轴阵列排列而成，光源入射角被精准控制在 0±5° ，并通过漫射匀光技术，有效消除了玻璃表面高达 98% 的镜面反射。玻璃的透光率通常在 85% 左右，针对这一特性，采用 4500K 中性白光作为光源，使玻璃管内壁边缘的对比度大幅提升 300% ，让原本难以察觉的内壁缺陷清晰地显现出来。在实际检测中，即便是极细微的内壁划痕，也能在高对比度成像下清晰可见。

频闪照明同步技术：光源频率与相机曝光实现了高达 1000Hz 的同步，占空比精确控制在 20% 。这一技术有效抑制了环境光的干扰，将信噪比提升至 35dB ，确保在复杂光照环境下也能实现稳定成像。在车间内存在多种光源干扰的情况下，该检测设备依然能够稳定地获取高质量图像，保证检测结果的准确性和可靠性。

三、算法突破：从边缘定位到智能补偿的双重保障

（一）亚像素级边缘检测技术

Canny 算子优化算法：传统的 Canny 边缘检测算法在处理玻璃管这类特殊检测对象时，存在精度和适应性不足的问题。为了突破这一局限，我们对 Canny 算子进行了深度优化。在阈值调节方面，创新性地采用双阈值自适应调节策略，低阈值设定为 0.3σ ，高阈值设定为 0.7σ ，其中 σ 为图像灰度的标准差。这种基于图像自身统计特征的阈值设定，能够更好地适应不同生产批次玻璃管图像的灰度变化，有效避免了因阈值固定导致的边缘丢失或误检。

结合非极大值抑制技术，对梯度幅值进行精细化处理。通过对每个像素点的梯度幅值与邻域像素进行比较，仅保留梯度方向上的局部极大值点作为边缘像素，从而实现了 1/4 像素级别的边缘定位。在理论上，这使得玻璃管尺寸检测精度可达 0.025mm ，相较于传统算法，精度提升了整整 4 倍。

针对玻璃管的弧形边缘，我们引入了曲率补偿因子。通过对玻璃管轮廓曲率的实时计算和分析，动态调整边缘检测的参数，确保在复杂的弧形边缘上也能实现完整的边缘提取。在实际测试中，边缘提取完整度高达 99.2% ，为后续的尺寸测量和缺陷检测提供了完整且准确的边缘数据基础。

椭圆拟合误差修正：玻璃管在生产过程中，由于工艺波动等因素，其椭圆度可能会出现一定程度的变形，这给内径测量带来了极大挑战。为了解决这一问题，我们改进了传统的 Hough 变换算法用于椭圆检测。在传统 Hough 变换的基础上，引入最小二乘拟合迭代优化过程。首先，通过 Hough 变换在参数空间中初步检测出玻璃管的椭圆参数，然后利用最小二乘法对这些参数进行迭代优化，使拟合椭圆与实际玻璃管边缘的误差最小化。

在椭圆度达到 5% 的极端情况下，经过我们算法修正后的内径测量误差能够严格控制在 ±0.05mm ，而行业标准通常为 ±0.1mm 。这一卓越的性能表现，使得我们的检测设备在面对各种复杂生产条件下的玻璃管时，都能提供高精度的内径测量结果，有效保障了产品质量的稳定性和一致性。

（二）深度学习缺陷识别网络

多模态数据增强：构建一个丰富且全面的缺陷数据集是实现高精度缺陷识别的关键。为此，我们采用了多模态数据增强策略，融合了多达 12 种不同的数据增强方法。在几何变换方面，对玻璃管图像进行 ±15° 的随机旋转，模拟玻璃管在生产线上的不同摆放角度；在图像特征变换方面，应用高斯模糊（σ=1.5）来模拟图像采集过程中的模糊情况，以及进行对比度拉伸（0.8 - 1.2 倍）来涵盖不同光照条件下的图像特征变化。

通过这些数据增强策略，我们构建了一个包含 50 万张样本的庞大缺陷数据集，全面覆盖了裂纹、壁厚不均、内径偏差等 12 类常见的玻璃管缺陷类型。丰富多样的数据增强处理，极大地扩充了数据集的样本多样性，使得深度学习模型能够学习到各种复杂情况下的缺陷特征，有效提升了模型的泛化能力和鲁棒性，为准确识别各类缺陷奠定了坚实的数据基础。

轻量化神经网络架构：为了在保证检测精度的同时满足高速检测的需求，我们基于 YOLOv5s 进行了创新改进，引入了 ShuffleNetV2 骨干网络。ShuffleNetV2 以其高效的结构设计和低计算量著称，通过通道重组等技术，在保持模型精度的同时显著提升了推理速度。

改进后的模型在保持 mAP@0.5≥95% 的高检测精度下，推理速度大幅提升至 80FPS ，能够满足 0.3 秒 / 件的高速检测要求。这意味着在高速运转的生产线上，检测设备能够快速准确地对玻璃管进行缺陷检测，及时发现并剔除不合格产品，有效提高了生产效率。模型对于缺陷的最小检测尺寸可达 0.1mm ，即使是极其微小的缺陷也难以逃脱检测；漏检率被严格控制在 0.01% 以下，确保了检测结果的可靠性和准确性，为医疗器材的质量安全提供了强有力的技术保障 。

四、实战验证：超越行业标准的检测效能

（一）关键性能指标实测

精度验证：为了验证检测设备在尺寸测量方面的精度，我们在 φ5 - φ20mm 内径范围内，选取了 10 万件玻璃管样本进行连续检测。结果显示，尺寸测量均值误差控制在 ±0.08mm ，标准差仅为 0.03mm 。这一精度表现令人惊叹，相较于客户要求的 ±0.5mm 阈值，足足提升了 4 倍以上 。在实际生产中，如此高精度的测量能够确保玻璃管的尺寸完全符合生产标准，有效避免因尺寸偏差导致的产品质量问题，为后续的生产流程提供了可靠的质量保障。

速度测试：在高速生产线的对接测试中，我们将设备与速度高达 120m/min 的生产线进行对接。经过长时间的稳定运行测试，设备实际节拍稳定在 0.25 秒 / 件 。这意味着在高速生产的情况下，检测设备能够快速、准确地对每一件玻璃管进行检测。与传统人工检测相比，检测效率提升了 20 倍 ，并且实现了全检无漏检。在实际生产中，这种高效的检测速度能够大大提高生产效率，减少因检测速度慢导致的生产积压，同时确保每一件产品都经过严格检测，有效提高了产品质量的稳定性。

环境适应性：为了检验设备在复杂环境下的稳定性，我们模拟了 500lux 强光 / 50lux 弱光交替环境、30℃±5℃温变场景。在如此严苛的环境条件下，设备连续运行 72 小时无检测偏差 ，各项检测指标依然保持稳定。这充分证明了设备具有卓越的环境适应性，能够在各种复杂的工业生产环境中稳定运行，不受环境因素的干扰，为生产过程中的质量检测提供了可靠的保障，确保在不同环境条件下都能准确地检测出玻璃管的质量问题。

（二）质量成本优化模型

某医疗企业在应用了我们的检测设备后，取得了显著的质量成本优化效果。从数据来看，漏杀率从人工检测时期的 8% 降至 0% ，这意味着几乎不会再有不合格产品被误判为合格产品而流入市场，极大地提高了产品质量的可靠性。良品率也随之提升至 99.98% ，产品质量得到了质的飞跃。

在成本方面，单条产线年节约返工成本 120 万元 。这是因为检测设备能够在生产过程中及时发现不合格产品，避免了因不合格产品进入后续工序而导致的大量返工成本。同时，检测数据实时追溯功能也发挥了重要作用，通过 SPC（统计过程控制）过程控制，企业能够对生产过程进行实时监控和调整，使 SPC 过程控制能力达到 1.67 ，远超行业 1.33 的 Cpk 标准。这不仅提高了生产过程的稳定性和一致性，还进一步降低了因生产过程波动导致的质量问题和成本增加，为企业带来了显著的经济效益和质量提升。

五、技术延伸：从玻璃管到透明件检测的全域赋能

这项玻璃管检测技术并非孤立存在，其核心技术展现出强大的迁移与拓展能力，在透明材质检测领域发挥着更为广泛的作用，开启了全域赋能的新篇章。

在光学系统方面，通过巧妙的波长适配，我们引入了 850nm 红外光源，成功攻克了透明塑料管件检测的难题，特别是针对壁厚≤2mm 的透明塑料管件，实现了精准检测。这一突破具有重要意义，在汽车内饰的透明塑料部件生产中，该技术能够快速、准确地检测出微小的瑕疵，确保产品质量，为汽车内饰的高品质制造提供了有力保障。

算法模型的迁移学习成果同样显著。通过对大量数据的学习和训练，模型的缺陷检测种类从最初的 12 类大幅扩展至 18 类，覆盖范围得到极大拓展。如今，不仅能够对玻璃管进行全面检测，还能对光伏玻璃、光学透镜等各类透明制品进行精确检测。在光伏产业中，光伏玻璃的质量直接影响太阳能电池的发电效率，利用该算法模型，可以对光伏玻璃的表面缺陷、内部气泡等问题进行精准识别，有效提升光伏组件的发电效率和稳定性，推动光伏产业的高质量发展。

硬件平台的模块化升级，进一步彰显了该技术的灵活性和适应性。它能够快速适配 φ2 - φ50mm 管径的检测需求，从微小的微流控芯片到大型的工业管道，实现了全尺寸检测的全覆盖。在微流控芯片生产中，芯片的管径通常非常小，对检测精度要求极高，该检测系统凭借其高精度的检测能力，能够准确检测出芯片管径的细微偏差，为微流控芯片的生产提供了可靠的质量保证；在工业管道检测中，面对大管径的检测需求，系统同样能够稳定运行，快速检测出管道的缺陷，保障工业管道的安全运行。

凭借硬件精度的持续突破、光学方案的不断创新以及算法的智能升级，我们打造出了三维技术架构。这一架构不仅成功破解了玻璃管检测的行业难题，更成为透明材质精密检测领域的技术标杆。当 0.02mm 的像素精度与 0.1mm 的缺陷捕捉能力完美结合，一场起源于医疗制造的检测革命正在重塑精密制造的质量管控标准，为各行业的高质量发展注入强大动力。
