揭秘不锈钢小圆柱精密检测：从表面缺陷到尺寸精度的全维度视觉检测方案

一、不锈钢小圆柱检测核心内容解析

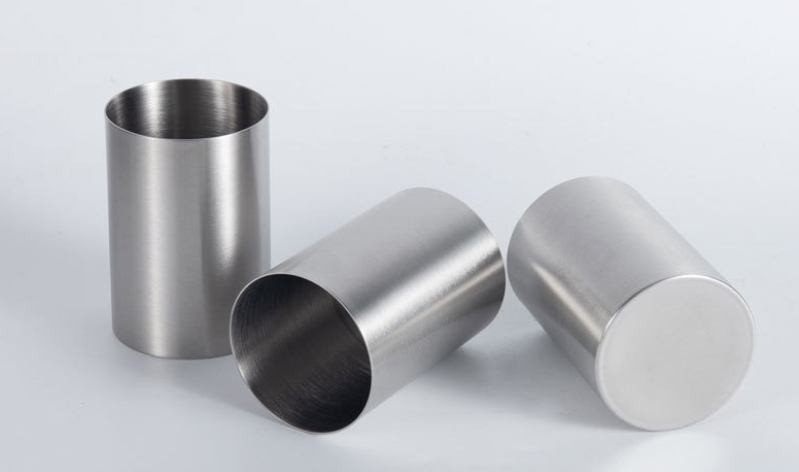

在工业生产中，不锈钢小圆柱被广泛应用于机械制造、电子设备、航空航天等多个领域，其质量直接关系到产品的性能和可靠性。因此，对不锈钢小圆柱进行高精度的检测至关重要。下面将详细介绍我们视觉检测设备针对不锈钢小圆柱的检测细节、能检测的内容及相关技术。

（一）表面缺陷全类型识别

不锈钢小圆柱在生产加工过程中，表面可能会出现各种缺陷，这些缺陷不仅影响产品的外观，还可能降低其使用寿命和性能。我们的视觉检测设备可精准检测不锈钢小圆柱表面的划痕、凹坑、凸起、锈斑、裂纹等多种缺陷。

在实际生产中，传统人工检测往往难以察觉细微瑕疵，如≤0.1mm 的浅划痕或直径≤0.2mm 的点状缺陷，而这些细微缺陷在长期使用过程中可能会引发严重问题。我们的设备通过线阵相机配合定制化光源系统，实现 360° 无死角图像采集。线阵相机能够快速捕捉圆柱表面的图像信息，定制化光源系统则根据不锈钢小圆柱的材质和表面特性，提供最适宜的光照条件，增强缺陷与正常表面的对比度，使缺陷特征更加明显。

在图像采集完成后，设备会结合缺陷特征数据库，利用深度学习算法对缺陷类型、位置、尺寸进行自动化分类与量化。我们的缺陷特征数据库经过大量样本的训练和优化，包含了各种常见和罕见的缺陷特征信息。深度学习算法能够对采集到的图像进行深度分析，准确识别出缺陷的类型，并精确计算出缺陷的位置和尺寸。经实际测试，该检测方法的准确率达 99.2% 以上，远远高于人工检测的准确率，有效保障了产品质量。

（二）几何尺寸高精度测量

几何尺寸是衡量不锈钢小圆柱是否符合生产标准的重要指标，涵盖圆柱直径、长度、同轴度、圆度、端面垂直度等关键几何参数。我们的视觉检测设备采用非接触式测量方式，避免了传统接触式测量可能对圆柱表面造成的损伤，同时提高了测量效率和精度。

设备采用亚像素级边缘检测算法，对图像中圆柱轮廓进行亚微米级拟合。亚像素级边缘检测算法能够突破像素的限制，实现更高精度的边缘定位。通过对圆柱轮廓的精确拟合，我们可以获取到圆柱的真实形状和尺寸信息。配合标定后的三维坐标系，设备能够实现直径测量精度 ±0.005mm，长度测量精度 ±0.01mm，满足高精度零部件的尺寸公差检测需求。在航空航天领域，对不锈钢小圆柱的尺寸精度要求极高，我们的检测设备能够为其提供可靠的尺寸检测数据，确保零部件的质量和性能。

（三）材质均匀性与表面状态评估

除了表面缺陷和几何尺寸，不锈钢小圆柱的材质均匀性与表面状态也对其性能有着重要影响。我们的设备通过多光谱成像技术（融合可见光、近红外、短波红外波段），检测不锈钢表面的材质均匀性。不同波段的光线能够穿透不锈钢表面的不同深度，获取到丰富的材质信息。通过分析多光谱图像，我们可以识别因热处理、加工工艺导致的表面氧化膜不均、晶间腐蚀等问题。

同时，设备还能对表面粗糙度进行量化评估。通过纹理分析算法提取 Ra、Rz 等粗糙度参数，为工艺优化提供数据支持。在机械加工过程中，表面粗糙度会影响零件的摩擦系数、耐磨性和密封性等性能。通过精确测量表面粗糙度参数，生产厂家可以及时调整加工工艺，提高产品质量。

二、视觉检测设备核心技术优势

（一）创新光源系统设计 —— 消除反光干扰，提升图像质量

不锈钢材质具有高反光特性，这给视觉检测带来了很大的挑战。传统的光源系统在检测不锈钢小圆柱时，容易产生反光，导致图像出现亮斑、阴影等噪声，影响缺陷的识别和尺寸测量的精度。为了解决这一问题，我们采用了半圆弧漫反射光源罩专利技术（授权公告号 CN 222420030 U） 。

该光源罩内侧上下边缘布置垂直对射灯珠，配合漫反射涂层，实现圆柱表面均匀照明。当光线照射到不锈钢小圆柱表面时，漫反射涂层能够将光线均匀地散射到各个方向，避免了光线集中反射造成的反光现象。这种设计有效抑制了金属反光导致的图像噪声，相较于传统单侧光源，使图像对比度提升 30%，边缘模糊度降低 40%，确保缺陷特征清晰可辨。在检测微小裂纹时，传统光源下裂纹可能会被反光掩盖，而我们的创新光源系统能够清晰地显示出裂纹的形状和位置，为后续的缺陷分析提供了可靠的图像依据。

（二）多模态图像融合与超分辨率重建

单一模态的图像往往无法提供足够的信息来全面检测不锈钢小圆柱的各种缺陷和特征。为了获取更丰富的信息，我们的设备通过多光谱成像传感器采集不同波段图像，经中值滤波去噪、特征点配准后，采用引导滤波融合算法生成多光谱复合图像，整合各波段细节信息。在检测不锈钢小圆柱的材质均匀性时，可见光图像可以显示表面的宏观缺陷，近红外图像则能够穿透表面，检测内部的材质不均匀问题，通过多光谱图像融合，我们可以同时获取这些信息，全面评估圆柱的质量。

此外，低分辨率图像在检测微米级缺陷时存在特征丢失的问题。针对这一问题，我们利用非线性稀疏张量分解结合多尺度残差密集网络，实现超分辨率重建，将图像分辨率提升至原始 4 倍。该技术能够有效恢复微米级缺陷细节，解决传统检测中低分辨率图像特征丢失问题。在检测直径为 0.1mm 的微小凹坑时，超分辨率重建后的图像能够清晰地显示凹坑的边缘和深度，为缺陷的量化分析提供了高精度的图像数据。

（三）智能算法驱动的缺陷检测与分类

为了实现对不锈钢小圆柱缺陷的准确检测和分类，我们构建了 “缺陷定位 - 特征提取 - 分类评估” 三级算法架构。

首先通过改进的光度立体技术计算表面法向量，定位凹凸性缺陷区域。光度立体技术利用多个不同方向的光源照射物体，根据物体表面在不同光照条件下的亮度变化来计算表面法向量。我们对传统的光度立体技术进行了改进，提高了计算效率和准确性，能够快速准确地定位出缺陷区域。在检测表面凸起缺陷时，通过计算表面法向量，我们可以确定凸起的位置和形状，为后续的处理提供依据。

然后采用迁移学习优化的卷积神经网络（CNN）提取缺陷几何特征、纹理特征及光谱特征。迁移学习可以利用在其他相关任务上预训练的模型，快速学习新任务的特征，减少训练时间和数据需求。CNN 具有强大的特征提取能力，能够自动学习缺陷的各种特征。我们的算法通过迁移学习优化的 CNN，能够准确提取缺陷的几何特征（如尺寸、形状）、纹理特征（如粗糙度、纹理方向）及光谱特征（如不同波段的反射率）。在检测锈斑缺陷时，CNN 可以学习到锈斑的独特纹理和光谱特征，准确识别出锈斑。

最后结合历史缺陷数据库进行实时分类，支持动态更新模型，适应多品种不锈钢材质的检测需求。我们的历史缺陷数据库包含了大量不同类型、不同材质不锈钢小圆柱的缺陷样本和分类信息。算法在对新的缺陷进行检测时，会结合数据库中的信息进行实时分类。同时，随着新的缺陷样本的不断增加，模型可以动态更新，不断提高分类的准确率和适应性。与传统算法相比，我们的智能算法分类准确率提升 25%，能够更好地满足工业生产中对不锈钢小圆柱质量检测的需求。

三、检测流程细节与设备性能保障

（一）全自动化检测流程

上料与定位：在生产线上，振动盘利用电磁振动器产生的高频微幅振动，驱动不锈钢小圆柱在特制的螺旋轨道上爬升、筛选和定向，最终以统一的姿态被送往下一工序，实现自动上料。对于一些对姿态要求更高的生产场景，机械臂则发挥其高精度定位的优势，通过预设的程序和路径，精准地抓取不锈钢小圆柱，并将其放置在指定的检测位置。无论是振动盘还是机械臂上料，后续都会基于先进的视觉定位算法完成工件中心轴校准。该算法通过对图像中圆柱的轮廓、特征点等信息的分析，计算出圆柱的中心轴位置，并与预设的标准位置进行对比，自动调整圆柱的位置，确保检测位置一致性，为后续的精确检测奠定基础。

多视角图像采集：在检测过程中，我们采用单镜头 360° 外侧环视技术，配合线扫相机，能够快速、全面地获取不锈钢小圆柱的图像信息。其中，GAOPTICS 自研镜头采用全新的光路设计，实现镜头的视场角向内收缩，视场范围被局限在一个倒立的圆锥角内，从而实现同时拍摄物体顶面和侧面的功能。当不锈钢小圆柱位于检测位置时，线扫相机在镜头的配合下，单次拍摄即可获取圆柱顶面、侧面全景展开图。整个采集时间极短，≤0.5 秒 / 件，相比传统多相机拼接方案，效率提升了 50%。传统多相机拼接方案需要多个相机从不同角度拍摄，然后通过复杂的图像处理算法进行拼接，不仅设备成本高，而且检测效率较低。而我们的单镜头 360° 外侧环视技术，简化了系统布局，降低了图像处理难度，大大提高了检测效率，满足了现代工业生产对高速检测的需求。

实时数据处理：边缘计算单元是我们视觉检测设备的 “智慧大脑”，它能够实时处理图像采集单元传来的大量图像数据。在数据处理过程中，边缘计算单元同步完成缺陷检测与尺寸测量。通过内置的高性能处理器和优化的算法，边缘计算单元能够快速分析图像中的各种信息，识别出不锈钢小圆柱表面的缺陷，并精确测量其几何尺寸。检测结果通过以太网或 PLC 接口实时传输至生产线控制系统，生产线控制系统根据检测结果，对生产过程进行实时调整。对于检测出的缺陷工件，系统会自动控制相关设备将其剔除，确保进入下一道工序的产品都是合格的，有效提高了产品的整体质量和生产效率。

（二）设备可靠性与适应性设计

环境兼容性：工业生产环境复杂多变，我们的视觉检测设备采用工业级防尘、防震设计，能够适应各种恶劣的生产环境。设备的外壳采用高强度材料，具有良好的密封性，有效防止灰尘进入设备内部，影响设备的正常运行。在防震方面，设备内部采用了减震结构，如减震弹簧、减震垫等，能够有效减少外界震动对设备的影响，确保设备在振动环境下也能稳定工作。此外，设备能够适应温度 0 - 50℃、湿度≤85% RH 的生产环境，无论是在高温的夏季还是潮湿的环境中，都能保持 24 小时连续稳定运行，为工业生产提供了可靠的保障。

快速换型：在现代工业生产中，产品更新换代频繁，生产线需要具备快速换型的能力。我们的视觉检测设备基于参数化配置方案，为快速换型提供了有力支持。当需要更换检测工件型号时，操作人员只需导入对应产品模板，系统便会自动调整光源参数、检测算法阈值。这种智能化的调整方式，无需人工手动调整复杂的参数，大大缩短了换型时间，≤3 分钟即可完成换型。相比传统设备需要人工逐一调整参数，耗费大量时间和精力，我们的设备显著提高了生产线的灵活性和生产效率，使企业能够快速响应市场需求，生产不同型号的产品。

溯源性管理：产品质量追溯是现代质量管理体系的重要组成部分。我们的视觉检测设备具备完善的溯源性管理功能，检测数据自动存储，支持缺陷图像、检测参数、时间戳等信息的长期追溯。每一个检测过的不锈钢小圆柱都有唯一的标识，与之对应的检测数据都会被完整地记录下来。当产品出现质量问题时，生产厂家可以通过查询检测数据，快速定位问题产品的生产时间、批次、检测参数等信息，分析问题产生的原因，采取相应的措施进行改进。这种溯源性管理功能满足了 IATF 16949 等质量管理体系要求，有助于企业提高产品质量，增强市场竞争力 。

四、典型应用场景与行业价值

（一）精密零部件制造领域

在航空航天领域，不锈钢销轴作为关键零部件，其质量直接影响飞行器的飞行安全和性能。传统的人工检测方式难以满足航空航天用不锈钢销轴的高精度检测需求，缺陷漏检率高达 5%。而我们的视觉检测设备能够对不锈钢销轴进行全检，通过高精度的图像采集和智能算法分析，将缺陷漏检率降至 0.1% 以下，有效保障了航空航天产品的质量和可靠性，显著提升了客户满意度。

在医疗器械领域，精密圆柱件的质量关系到患者的生命健康。我们的设备能够对医疗器械精密圆柱件进行严格检测，确保其表面无缺陷，几何尺寸符合标准，材质均匀性良好。这不仅有助于提高医疗器械的性能和使用寿命，还能降低医疗事故的风险，为患者提供更安全、可靠的医疗设备。

在电子通讯领域，连接器插针的质量影响着信号传输的稳定性和可靠性。我们的视觉检测设备能够快速、准确地检测连接器插针的各种缺陷和尺寸精度，确保产品质量，满足电子通讯行业对高速、高精度信号传输的需求，提升了电子通讯产品的性能和竞争力。

（二）批量生产质量管控

在卫浴五金行业，产品的外观质量和尺寸精度是影响消费者购买决策的重要因素。我们的视觉检测设备支持每分钟检测 100 件以上的高速流水线，能够对卫浴五金产品进行实时检测，及时发现表面缺陷和尺寸偏差。同时，设备还能实时反馈缺陷趋势分析报告，帮助企业了解生产过程中的质量问题，及时调整生产工艺，提高产品质量。通过使用我们的设备，企业能够实现 “检测 - 工艺改进 - 质量提升” 的闭环管理，降低生产成本 15%-20%，提高生产效率和市场竞争力。

在汽车紧固件生产中，批量生产的质量管控至关重要。汽车紧固件的质量直接关系到汽车的行驶安全，任何一个不合格的紧固件都可能导致严重的后果。我们的视觉检测设备能够在高速生产线上对汽车紧固件进行全面检测，确保其质量符合标准。通过实时反馈的缺陷趋势分析报告，企业可以及时发现生产过程中的问题，采取相应的措施进行改进，避免不合格产品流入市场，保障了汽车的行驶安全，同时也降低了企业的生产成本和质量风险。

（三）智能化产线集成

在数字化工厂建设中，我们的视觉检测设备作为智能制造的核心环节，可无缝对接 MES 系统，为生产管理提供关键数据支撑。设备能够实时采集检测数据，并将其传输至 MES 系统，实现生产过程的可视化管理。通过 OEE（设备综合效率）分析，企业可以了解设备的运行状况，及时发现设备故障和生产瓶颈，提高设备利用率和生产效率。通过 SPC（统计过程控制），企业可以对生产过程中的质量数据进行分析和控制，及时发现质量波动，采取相应的措施进行调整，确保产品质量的稳定性。

通过整合先进硬件设计、智能算法与自动化技术，本视觉检测设备实现了不锈钢小圆柱检测的 “高精度、高效率、高可靠性”，为高端制造领域的质量管控提供了全维度解决方案，助力企业在精密加工竞争中占据技术优势。无论是在精密零部件制造领域，还是在批量生产质量管控和智能化产线集成中，我们的设备都能够发挥重要作用，帮助企业提高产品质量，降低生产成本，提升生产效率和市场竞争力，为企业的发展提供有力支持。
