解锁人形机器人之眼：一文吃透机器视觉奥秘

机器视觉：人形机器人的智慧之眸

在科技飞速发展的当下，人形机器人正从科幻作品中逐步走进现实，成为改变人类生活与工业生产的新生力量。而在人形机器人众多复杂且精妙的技术体系里，机器视觉无疑占据着举足轻重的地位，堪称人形机器人的 “智慧之眸”，赋予机器人感知与理解周围世界的能力 。通过机器视觉，人形机器人得以识别各类物体、测量目标尺寸、精准定位自身与目标的位置，并检测环境中的异常与缺陷，从而在复杂多变的环境中实现自主决策与灵活行动，广泛应用于工业制造、物流配送、医疗护理、家庭服务等诸多领域。接下来，就让我们深入探寻机器视觉的奥秘，全方位了解这一支撑人形机器人发展的关键技术。

核心组件：构建视觉感知的基石

机器视觉系统宛如一个精密的 “人造视觉器官”，由多个关键组件协同构成，每个组件都在视觉感知过程中扮演着不可或缺的角色。

（一）相机与镜头：视觉的 “采集窗口”

相机作为机器视觉系统的图像采集核心，犹如人类的视网膜，负责将光信号转化为电信号或数字信号，进而生成可供处理的图像 。目前市面上主流的相机类型包括 CCD（电荷耦合器件）相机和 CMOS（互补金属氧化物半导体）相机。CCD 相机以其出色的灵敏度、低噪声和高分辨率，在对图像质量要求严苛的工业检测、科研成像等领域备受青睐；CMOS 相机则凭借功耗低、成本低以及数据读取速度快等优势，广泛应用于对成本和实时性有较高要求的消费电子、安防监控等场景 。例如，在高端半导体芯片检测中，CCD 相机能够清晰捕捉芯片上细微至纳米级别的电路图案和缺陷，为生产质量把控提供精准依据；而在智能安防摄像头中，CMOS 相机可以快速响应环境变化，实时拍摄高清视频，保障监控区域的安全。

镜头则如同人类的晶状体，承担着将光线聚焦到相机感光元件上的重任，直接决定了成像的清晰度、畸变程度以及视野范围 。不同焦距的镜头适用于不同的应用场景：定焦镜头焦距固定，成像质量高，常用于对拍摄距离和角度相对固定的场景，如工厂流水线上对特定尺寸产品的检测；变焦镜头焦距可调节，灵活性强，适合需要对不同距离目标进行拍摄的场合，像安防监控中的云台摄像机，可通过变焦镜头实现对远近不同区域的监控；远心镜头则具有独特的光学特性，能够有效消除因物距变化导致的测量误差，在精密尺寸测量、高精度检测等领域发挥着关键作用，例如在精密机械零件的尺寸测量中，远心镜头能够确保测量结果的高精度和稳定性。

（二）光源：照亮视觉的 “灯塔”

光源在机器视觉系统中发挥着至关重要的照明作用，它就像黑夜中的灯塔，为视觉感知提供必要的光线条件，直接影响图像的对比度、亮度均匀性和细节清晰度 。合适的光源不仅能突出目标物体的特征，还能有效抑制背景噪声，简化后续图像处理的难度，提高检测的准确性和可靠性。

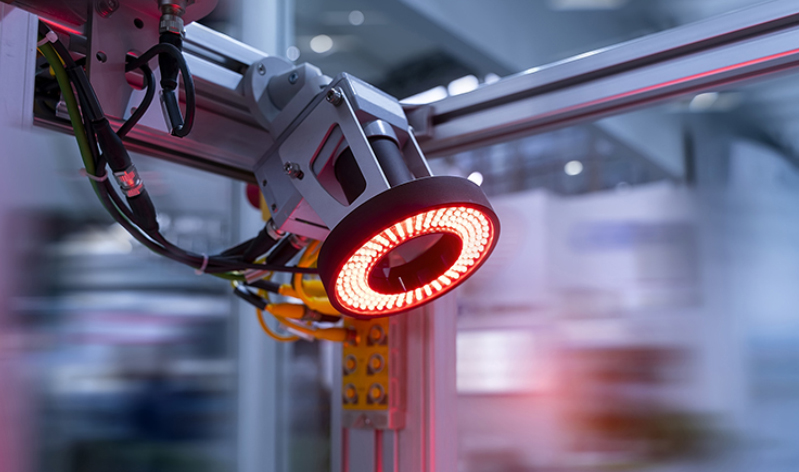

在实际应用中，机器视觉常用的光源类型丰富多样，包括环形光、背光源、条形光、同轴光等，每种光源都有其独特的发光特性和适用场景 。环形光能够提供均匀的环形照明，常用于检测具有反光表面的物体，如金属制品、玻璃制品等，可有效消除反光干扰，清晰呈现物体表面的缺陷和纹理；背光源通过将光线从物体背面照射，能够突出物体的轮廓形状，特别适用于测量物体的外形尺寸和检测透明物体，例如在手机屏幕玻璃的尺寸测量和缺陷检测中，背光源可以清晰勾勒出玻璃的边缘和内部瑕疵；条形光则适用于检测物体的表面轮廓和深度信息，常用于长条形物体的检测，如线缆、管材等；同轴光的光线与相机光轴同轴，能够有效消除物体表面不平整引起的阴影，常用于对表面平整度要求极高的物体检测，如芯片表面的划伤检测。

（三）图像采集卡：数据传输的 “高速通道”

图像采集卡是连接相机与计算机的关键桥梁，其主要功能是将相机输出的模拟或数字图像信号转换为计算机能够处理的数字格式，并通过高速数据传输接口将图像数据快速、稳定地传输到计算机内存中，堪称数据传输的 “高速通道” 。在现代机器视觉系统中，图像采集卡的性能对系统的实时性和处理效率有着至关重要的影响。

随着机器视觉技术的不断发展，图像采集卡的数据传输接口也日益丰富，常见的有 CameraLink、CoaXPress、GigEVision、USB3Vision 等 。CameraLink 接口作为一种高速并行接口，具备高带宽和低延迟的显著特点，能够满足高分辨率、高帧率图像采集的严苛需求，在高速运动物体的检测和测量等领域应用广泛，例如在汽车制造生产线中，对高速运动的零部件进行实时视觉检测时，CameraLink 接口的图像采集卡可以快速传输大量高清图像数据，确保检测的准确性和及时性；CoaXPress 接口则是一种高速串行接口，采用同轴电缆传输数据，不仅具有高带宽，还能实现长距离传输，并且抗干扰能力强，非常适合大型自动化生产线的质量检测和机器人引导等场景；GigEVision 接口基于千兆以太网，具有成本低、易于集成和可扩展性强的优势，适用于分布式视觉系统和需要远程控制的应用，比如在智能工厂的多个车间同时进行视觉监控时，GigEVision 接口的图像采集卡可以通过以太网将各个相机的图像数据传输到远程服务器进行集中处理和分析；USB3Vision 接口基于 USB3.0 标准，具有即插即用、使用方便和成本较低的特点，适用于对带宽要求相对不高和对便携性有需求的应用场景，如小型自动化设备的视觉检测和科学研究中的便携式视觉系统。

（四）视觉处理器：视觉的 “智慧大脑”

视觉处理器是机器视觉系统的 “智慧大脑”，负责对采集到的图像数据进行处理、分析和理解，从而实现目标物体的识别、测量、定位和检测等功能 。早期的机器视觉系统主要依赖计算机的 CPU 进行图像处理，但随着视觉任务的日益复杂和对处理速度要求的不断提高，专门的视觉处理器应运而生。

视觉处理器通常集成了高性能的处理器芯片或 FPGA（现场可编程门阵列），具备强大的并行计算能力和图像处理算法库 。其中，基于 FPGA 的视觉处理器可以通过硬件编程实现对图像数据的快速并行处理，具有处理速度快、实时性强的优势，在对实时性要求极高的工业自动化生产线中，能够快速完成对大量图像数据的处理，及时输出检测结果，控制生产线的运行；基于 DSP（数字信号处理器）的视觉处理器则在数字信号处理方面表现出色，擅长对图像进行复杂的算法运算，如在图像识别和分类任务中，能够准确提取图像特征，实现对不同目标物体的精准识别；而近年来，随着人工智能技术的飞速发展，基于深度学习的视觉处理器逐渐崭露头角，通过预先训练大量的图像数据，这些视觉处理器能够自动学习目标物体的特征和模式，从而在复杂场景下实现高度准确的视觉感知，例如在智能安防监控中，基于深度学习的视觉处理器可以实时识别监控画面中的人物、车辆、行为等信息，并及时发出警报。

工作流程：机器视觉的运行密码

机器视觉系统的工作流程犹如一场精密的交响乐，各个环节紧密配合，有条不紊地运行，为机器人提供对周围环境准确而全面的感知 。从图像采集的瞬间捕捉，到图像处理与分析的深度解析，再到结果输出与决策的精准引导，每一步都蕴含着先进的技术和复杂的算法，共同构成了机器视觉的运行密码。

（一）图像采集：捕捉世界的瞬间

图像采集是机器视觉工作流程的起始环节，其过程就像是按下相机快门，捕捉世界的瞬间影像 。在这一过程中，相机在接收到触发信号后，开启曝光机制，让光线透过镜头照射到感光元件上 。曝光时间的长短直接影响图像的亮度和清晰度，若曝光时间过短，图像可能会因光线不足而显得暗淡、细节模糊；若曝光时间过长，图像则可能会因光线过度曝光而出现过亮、丢失部分细节的情况 。例如，在拍摄快速运动的物体时，为了避免物体在图像中出现拖影，需要设置极短的曝光时间，确保能够清晰捕捉物体的瞬间位置和形态 。

相机的触发方式多种多样，常见的有软件触发、硬件触发和外部信号触发 。软件触发通过计算机软件发送指令来控制相机拍摄，操作便捷，适用于对实时性要求不高、需要灵活控制拍摄时机的场景，比如在实验室环境中对特定实验步骤进行图像记录 ；硬件触发则借助硬件电路实现相机的触发，具有响应速度快、稳定性高的特点，常用于工业自动化生产线中对高速运动物体的实时检测，如汽车零部件在生产线上快速移动时，通过硬件触发相机能够及时捕捉到零部件的图像，为后续的质量检测提供数据支持 ；外部信号触发依靠外部传感器或设备发出的信号来触发相机，能够实现与其他系统的协同工作，例如在智能安防监控系统中，当人体红外传感器检测到有人进入监控区域时，立即向相机发送触发信号，相机随即拍摄图像，记录人员的活动情况 。

在图像获取后，它会以数字信号的形式被传输到图像采集卡，再由图像采集卡将图像数据传输至计算机内存，为后续的图像处理与分析做好准备 。这一数据传输过程需要保证快速、准确，以满足机器视觉系统对实时性和数据完整性的要求 。

（二）图像处理与分析：解析图像的内涵

图像处理与分析是机器视觉的核心环节，如同大脑对视觉信息的深度思考和理解，旨在从采集到的图像中提取有价值的信息，解析图像的内涵 。这一过程涵盖多个复杂的步骤和丰富的算法，每个步骤和算法都在为准确理解图像内容贡献力量 。

图像预处理是图像处理的第一步，主要目的是去除图像中的噪声干扰、增强图像的对比度和清晰度，为后续的分析工作奠定良好基础 。常见的图像预处理算法包括滤波、灰度变换、直方图均衡化等 。滤波算法通过对图像像素进行特定的计算，能够有效去除图像中的高斯噪声、椒盐噪声等，使图像更加平滑 。例如，高斯滤波利用高斯函数对图像进行加权平均，在保留图像主要特征的同时，能够较好地抑制噪声；灰度变换则通过调整图像的灰度值分布，增强图像的对比度，使图像中的物体更加清晰可辨，比如将一幅较暗的图像通过灰度拉伸变换，提高其整体亮度和对比度，让原本模糊的细节变得清晰可见；直方图均衡化通过重新分配图像的灰度值，使图像的灰度分布更加均匀，从而增强图像的整体视觉效果，常用于改善图像的光照不均匀问题 。

图像分割是将图像中的不同物体或区域分离出来的关键步骤，为后续对每个物体或区域的单独分析提供可能 。常用的图像分割算法包括阈值分割、边缘检测、区域生长等 。阈值分割根据图像的灰度值或颜色信息，设定一个或多个阈值，将图像分为前景和背景两部分，例如在对一张二值化的工业零件图像进行分析时，通过设定合适的灰度阈值，可以快速准确地将零件从背景中分割出来；边缘检测算法则通过检测图像中灰度值变化剧烈的地方，提取出物体的边缘轮廓，Canny 边缘检测算法因其具有良好的边缘检测效果和抗噪声能力，在机器视觉中被广泛应用，能够清晰地勾勒出物体的边界，为物体的形状分析和尺寸测量提供重要依据；区域生长算法从图像中的某个种子点开始，根据一定的相似性准则，逐步将相邻像素合并到同一区域，实现对图像中特定区域的分割，常用于分割具有相似纹理或颜色特征的物体 。

特征提取是从分割后的图像中提取能够代表物体本质特征的关键信息，这些特征将用于后续的目标识别、测量、定位和检测等任务 。常见的特征包括几何特征（如物体的面积、周长、重心、形状等）、颜色特征（如物体的颜色直方图、颜色矩等）、纹理特征（如局部二值模式 LBP 等） 。例如，在识别不同形状的工业零件时，可以通过提取零件的几何形状特征，如圆形度、矩形度、边长比例等，来准确判断零件的类型；在检测水果的成熟度时，可以利用颜色特征，通过分析水果表面的颜色分布和变化，判断水果是否成熟 。

目标识别与分析则是基于提取的特征，运用模式识别、机器学习、深度学习等技术，对目标物体进行分类、识别和进一步的分析 。传统的模式识别方法如模板匹配、支持向量机（SVM）等，通过将提取的特征与预先设定的模板或模型进行匹配和比较，实现目标的识别 。例如，在工业生产线上检测产品是否合格时，可以使用模板匹配算法，将采集到的产品图像与标准产品模板进行匹配，根据匹配度判断产品是否存在缺陷；而随着深度学习技术的飞速发展，基于卷积神经网络（CNN）的目标识别算法在机器视觉领域展现出了强大的优势 。通过大量的数据训练，CNN 模型能够自动学习到目标物体的复杂特征和模式，实现对目标物体的高精度识别 。例如，在智能安防监控中，基于深度学习的目标识别算法可以准确识别监控画面中的人物身份、行为动作、车辆类型等信息 。

（三）结果输出与决策：驱动行动的指令

经过图像处理与分析后，机器视觉系统会根据分析结果输出决策信息，这些信息就像给机器人下达的指令，引导机器人执行相应的动作，从而实现人机交互或自动化控制的目标 。

结果输出的形式丰富多样，常见的有数字信号、模拟信号、文本信息、图像标注等 。在工业自动化生产线上，机器视觉系统通常会将检测结果以数字信号或模拟信号的形式输出给可编程逻辑控制器（PLC）或其他控制系统 。例如，当检测到产品存在尺寸偏差时，系统会输出一个数字信号给 PLC，PLC 根据预设的程序对生产设备进行调整，如控制机械手臂对产品进行重新定位或调整加工参数，以确保后续产品的质量符合标准 。在智能安防监控系统中，机器视觉系统会将识别到的异常情况以文本信息或图像标注的形式输出给监控人员 。例如，当检测到有人闯入禁区时，系统会在监控画面上标注出闯入者的位置，并发送一条包含闯入时间、地点等信息的文本消息给监控人员的手机或电脑，提醒监控人员及时采取措施 。

机器人接收到结果输出的决策信息后，会根据预设的程序和算法执行相应的动作 。在物流配送领域，人形机器人通过机器视觉系统识别包裹的位置和标签信息后，能够准确地抓取包裹并将其放置到指定的位置 。例如，亚马逊的物流仓库中，人形机器人 Kiva 利用机器视觉技术，能够快速识别货架上的包裹，根据系统分配的任务，将包裹搬运到指定的分拣区域，大大提高了物流配送的效率 ；在医疗护理领域，人形机器人可以通过机器视觉系统识别患者的表情和动作，判断患者的需求，并提供相应的帮助 。例如，日本研发的一款医疗护理机器人，能够通过识别患者的面部表情和语音指令，为患者提供药品、调整病床角度等服务，为医护人员减轻了工作负担，提高了医疗护理的质量 。

四大功能：机器视觉的应用维度

（一）识别：精准的目标锁定

识别功能是机器视觉最为基础且核心的功能之一，其原理是通过对图像中目标物体的特征提取与分析，将提取到的特征与预先存储在数据库中的模板或模型进行比对和匹配，从而判断目标物体的类别、属性或身份等信息 。在这个过程中，特征提取是关键环节，不同的识别任务需要提取不同类型的特征，如形状特征、颜色特征、纹理特征、语义特征等 。例如，在工业生产线上对不同型号的零部件进行识别时，可能会提取零部件的形状、尺寸、表面纹理等特征；在人脸识别系统中，则主要提取人脸的五官轮廓、面部表情、肤色等特征 。

为了实现高效、准确的识别，机器视觉领域发展出了众多先进的识别算法，常见的有模板匹配算法、支持向量机（SVM）算法、卷积神经网络（CNN）算法等 。模板匹配算法是将待识别物体的图像与预先存储的模板图像进行逐点比较，计算两者之间的相似度，根据相似度的高低来判断是否匹配 。这种算法简单直观，易于理解和实现，但对目标物体的姿态变化、光照变化等较为敏感，鲁棒性较差 。例如，在简单的字符识别任务中，模板匹配算法可以快速准确地识别出固定字体、固定大小的字符，但当字符出现倾斜、变形或光照不均时，识别准确率会大幅下降 。

支持向量机（SVM）算法是一种基于统计学习理论的分类算法，它通过寻找一个最优的分类超平面，将不同类别的样本数据尽可能地分开 。SVM 算法在小样本、非线性分类问题上表现出色，具有较高的泛化能力和分类准确率 。例如，在对工业产品的缺陷进行识别时，SVM 算法可以通过对少量有缺陷和无缺陷产品样本的学习，建立起有效的分类模型，准确地识别出生产线上产品的缺陷类型 。

卷积神经网络（CNN）算法作为深度学习的代表性算法之一，在机器视觉识别领域取得了巨大的成功 。CNN 算法通过构建多层卷积层和池化层，自动从大量的图像数据中学习到目标物体的复杂特征，无需人工手动设计特征提取器 。这种端到端的学习方式使得 CNN 算法在面对复杂多变的图像数据时，能够展现出强大的识别能力和适应性 。例如，在智能安防监控系统中，基于 CNN 算法的人脸识别技术可以在复杂的场景下准确识别出不同人的身份，即使目标人物的面部存在遮挡、表情变化、姿态变化等情况，也能保持较高的识别准确率 。

识别功能在众多领域都有着广泛而重要的应用。在工业制造领域，机器视觉识别技术被广泛应用于产品的分拣、分类和质量检测等环节 。例如，在电子产品制造中，通过机器视觉识别技术可以快速准确地识别出电路板上的电子元件，自动将不同规格的元件分拣到相应的位置，提高生产效率和准确性；在食品加工行业，利用机器视觉识别技术可以对食品的外观、包装进行检测，识别出不符合标准的产品，保障食品安全 。在智能交通领域，车牌识别技术是机器视觉识别的典型应用之一 。通过安装在道路卡口、停车场出入口等位置的摄像头，机器视觉系统可以实时采集车辆的车牌图像，利用识别算法快速准确地识别出车牌号码，实现车辆的自动收费、出入管理和交通违法监控等功能 。在安防监控领域，人脸识别技术发挥着至关重要的作用 。通过在机场、火车站、银行、商场等公共场所部署的监控摄像头，机器视觉人脸识别系统可以实时捕捉人员的面部图像，与数据库中的人脸信息进行比对，实现人员身份的快速识别和追踪，有效维护社会治安 。

（二）测量：毫米间的精准判断

测量功能是机器视觉在工业制造和精密检测等领域的重要应用体现，其实现方式主要基于光学成像原理和图像处理算法 。在机器视觉测量系统中，首先通过相机和镜头获取目标物体的图像，然后利用图像处理算法对图像中的目标物体进行特征提取和分析，根据预先建立的测量模型和标定参数，计算出目标物体的尺寸、形状、位置等物理量 。例如，在测量一个机械零件的长度时，相机拍摄零件的图像后，图像处理算法会提取零件边缘的像素坐标信息，再结合相机的标定参数，将像素坐标转换为实际的物理尺寸，从而得到零件的准确长度 。

为了实现高精度的测量，机器视觉系统需要进行精确的标定，包括相机标定、镜头标定和坐标系标定等 。相机标定是确定相机的内部参数（如焦距、主点位置、畸变系数等）和外部参数（如相机在世界坐标系中的位置和姿态），这些参数是将图像像素坐标转换为实际物理坐标的关键依据 。镜头标定则是对镜头的光学特性进行测量和校正，以消除镜头畸变对测量结果的影响 。坐标系标定是建立图像坐标系、相机坐标系和世界坐标系之间的转换关系，使得测量结果能够在统一的坐标系下进行表达和分析 。例如，在对精密机械零件进行尺寸测量时，通过精确的相机标定和镜头标定，可以将测量误差控制在极小的范围内，确保测量结果的高精度和可靠性 。

在工业制造中，机器视觉测量功能的重要性不言而喻。它为生产过程提供了高精度、非接触式的测量手段，有效克服了传统接触式测量方法的局限性 。传统的接触式测量工具如卡尺、千分尺等，不仅测量效率低，而且容易对被测物体表面造成损伤，不适用于对高精度、高速度和复杂形状物体的测量 。而机器视觉测量技术具有测量速度快、精度高、自动化程度高、可测量复杂形状物体等优点，能够满足现代工业制造对高精度、高效率生产的需求 。例如，在汽车制造过程中，机器视觉测量技术可以对汽车零部件的尺寸、形状进行实时在线测量，确保零部件的加工精度符合设计要求 。在发动机缸体的制造中，通过机器视觉测量系统可以精确测量缸体的内径、外径、圆柱度等关键尺寸参数，及时发现加工过程中的偏差并进行调整，保证发动机的性能和质量 。在电子制造领域，机器视觉测量技术可以对电路板上的电子元件进行精确的尺寸测量和位置检测，确保元件的安装精度，提高电子产品的可靠性 。此外，机器视觉测量技术还广泛应用于航空航天、医疗器械、精密模具制造等对精度要求极高的行业，为这些行业的高质量发展提供了有力的技术支持 。

（三）定位：明确世界的坐标

定位功能是机器视觉赋予人形机器人在复杂环境中确定自身位置以及目标物体位置的关键能力，其原理基于多种先进的技术手段，包括图像匹配、特征点检测、坐标变换以及传感器融合等 。在图像匹配方面，机器视觉系统会将实时采集到的图像与预先存储的地图图像或模板图像进行比对，通过计算图像之间的相似度来确定机器人或目标物体的位置 。例如，在室内环境中，机器人可以利用视觉同时定位与地图构建（VSLAM）技术，通过不断地采集周围环境的图像，并与已构建的地图进行匹配，实时更新自身的位置信息 。特征点检测则是从图像中提取具有独特特征的点，如角点、边缘点等，通过对这些特征点的跟踪和分析，确定物体的位置和姿态变化 。常用的特征点检测算法有 SIFT（尺度不变特征变换）、SURF（加速稳健特征）等，这些算法能够在不同的光照条件、尺度变化和旋转角度下，准确地检测到特征点，为定位提供可靠的依据 。

坐标变换是将图像中的像素坐标转换为实际的物理坐标，实现机器人在世界坐标系中的准确定位 。这一过程需要借助相机的内外参数以及预先标定的坐标系转换关系 。例如，通过相机标定获取相机的内参数（如焦距、主点坐标等）和外参数（如相机的旋转和平移向量），再结合世界坐标系与相机坐标系之间的转换矩阵，就可以将图像中目标物体的像素坐标转换为世界坐标系下的坐标，从而确定目标物体的实际位置 。此外，为了提高定位的精度和可靠性，机器视觉系统还常常融合其他传感器的数据，如激光雷达、惯性测量单元（IMU）等 。激光雷达可以提供高精度的距离信息，惯性测量单元则可以实时测量机器人的加速度和角速度，通过将这些传感器数据与机器视觉数据进行融合处理，可以实现更准确、更稳定的定位 。例如，在无人驾驶汽车中，激光雷达和机器视觉系统相互配合，激光雷达用于获取车辆周围环境的三维点云信息，机器视觉系统则用于识别道路标志、车辆和行人等目标物体，两者的数据融合可以为车辆提供全面、准确的定位和环境感知信息，保障车辆的安全行驶 。

定位功能对于机器人的导航和自主行动具有至关重要的意义。在物流配送领域，人形机器人需要依靠定位功能在仓库中准确找到货物的存储位置，并将货物搬运到指定的出货口 。例如，亚马逊的 Kiva 机器人利用机器视觉定位技术，能够在复杂的仓库环境中快速、准确地定位到货架的位置，实现货物的高效搬运和分拣 。在服务机器人领域，如家庭清洁机器人，定位功能使其能够在房间中规划合理的清洁路径，避免碰撞家具和墙壁 。通过机器视觉定位，清洁机器人可以实时感知房间的布局和家具的位置，根据定位信息制定清洁策略，高效地完成清洁任务 。在工业制造领域，机器人的定位功能对于自动化装配和加工至关重要 。例如，在汽车零部件的装配过程中，机器人需要准确地定位到零部件的位置，将其精确地安装到汽车主体上 。通过机器视觉定位技术，机器人可以快速识别零部件的位置和姿态，实现高精度的装配操作，提高生产效率和产品质量 。

（四）检测：质量的严格把关

检测功能是机器视觉在保障产品质量和生产安全方面发挥关键作用的重要体现，其主要作用是通过对目标物体的图像进行分析和处理，检测出物体表面的缺陷、瑕疵、尺寸偏差以及装配错误等问题，从而确保产品符合质量标准，提高生产过程的可靠性和稳定性 。在实际应用中，检测功能涵盖了工业制造、食品安全、医疗检测、安防监控等多个领域 。

在工业制造领域，机器视觉检测技术广泛应用于产品的质量检测和生产过程监控 。例如，在电子制造行业，电路板的生产过程中，机器视觉检测系统可以对电路板上的焊点进行检测，识别出虚焊、短路、缺焊等缺陷 。通过高分辨率相机采集焊点的图像，利用图像处理算法对焊点的形状、大小、亮度等特征进行分析，与标准的焊点模型进行比对，一旦发现焊点的特征与标准不符，系统就会立即发出警报，提示操作人员进行处理 。在汽车制造行业，机器视觉检测技术可以对汽车车身的外观进行检测，检测出车身表面的划痕、凹陷、漆层缺陷等问题 。通过在生产线上安装多个相机，对车身进行全方位的图像采集，然后利用图像拼接和分析技术，实现对车身表面的全面检测，确保每一辆汽车的外观质量符合标准 。

在食品安全领域，机器视觉检测技术可以对食品的外观、包装进行检测，确保食品的质量和安全 。例如，在水果和蔬菜的分拣过程中，机器视觉检测系统可以通过对水果和蔬菜的颜色、形状、大小、表面缺陷等特征进行分析，将不符合标准的产品筛选出来 。通过对水果表面颜色的检测，可以判断水果是否成熟；通过对水果形状和大小的测量，可以对水果进行分级 。在食品包装检测方面，机器视觉检测系统可以检测包装的完整性、密封性、标签粘贴是否正确等问题，防止不合格的食品流入市场 。

在医疗检测领域，机器视觉检测技术可以辅助医生进行疾病的诊断和治疗 。例如，在医学影像分析中，机器视觉检测系统可以对 X 光、CT、MRI 等影像进行分析，帮助医生检测出病变部位和异常情况 。通过对医学影像的处理和分析，机器视觉系统可以提取出影像中的特征信息，如肿瘤的大小、形状、位置等，为医生的诊断提供准确的依据 。在手术导航中，机器视觉检测技术可以实时跟踪手术器械的位置和姿态，辅助医生进行精准的手术操作，提高手术的成功率 。

在安防监控领域，机器视觉检测技术可以对监控画面中的异常情况进行检测和预警 。例如，在智能安防系统中，机器视觉检测系统可以通过对监控画面中的人员行为、车辆行驶轨迹等进行分析，检测出入侵、盗窃、火灾等异常情况 。通过对人员行为的分析，系统可以识别出人员的异常动作，如奔跑、摔倒等，及时发出警报；通过对车辆行驶轨迹的分析，系统可以检测出车辆的违规行驶行为，如逆行、超速等，保障公共场所的安全 。

通过机器视觉检测功能，企业可以及时发现产品的质量问题，采取相应的措施进行改进，从而提高产品质量，降低生产成本，增强市场竞争力 。同时，机器视觉检测技术还可以提高生产过程的自动化程度，减少人工检测的工作量和误差，提高生产效率和安全性 。

技术方案：探索视觉的多元路径

（一）2D 视觉技术：平面世界的洞察

2D 视觉技术作为机器视觉领域中起步较早且应用广泛的技术，主要通过相机获取物体的二维平面图像，然后基于灰度及对比度原理对图像进行分析处理 。其工作原理相对直观，相机将目标物体的反射光聚焦在感光元件上，形成二维的像素矩阵图像 。在这个过程中，不同物体表面对光线的反射程度不同，从而在图像中呈现出不同的灰度值和对比度 。例如，在检测白色背景上的黑色字符时，黑色字符部分对光线吸收较多，反射光少，在图像中呈现出低灰度值，而白色背景部分反射光多，呈现出高灰度值，通过这种明显的灰度差异，2D 视觉系统能够清晰地识别出字符的形状和位置 。

在工业生产领域，2D 视觉技术在许多简单场景中展现出显著的应用优势 。在产品包装环节，2D 视觉系统可以快速准确地检测包装上的条码是否完整、清晰，以及标签粘贴的位置是否正确 。通过预先设置好的条码模板和标签位置标准，2D 视觉系统将采集到的图像与模板进行比对，计算图像中条码和标签的特征与模板的相似度，一旦发现相似度低于预设阈值，就能够及时发出警报，提示工作人员进行调整 。这种应用不仅提高了包装环节的准确性和效率，还大大减少了人工检测的工作量和错误率 。在电子元件的贴片生产中，2D 视觉技术可以对电子元件的引脚进行检测，判断引脚是否存在弯曲、缺失等问题 。通过对引脚图像的边缘检测和特征提取，与标准的引脚图像进行对比，能够精准地识别出引脚的缺陷，保障电子产品的生产质量 。然而，2D 视觉技术也存在一定的局限性，由于其只能获取物体的二维平面信息，无法获得物体的空间坐标信息，因此在面对需要测量物体的体积、表面角度、平面度等与形状相关的参数，以及区分相同颜色物体的特征，或在具有接触侧的物体位置之间进行区分等复杂任务时，往往显得力不从心 。

（二）3D 视觉技术：立体世界的呈现

3D 视觉技术是机器视觉领域的重要发展方向，它通过多种技术手段获取物体的三维空间信息，从而构建出物体的立体模型，使机器能够更全面、准确地感知周围环境 。3D 视觉技术的实现方式丰富多样，其中较为常见的包括结构光法、飞行时间法（ToF）和立体视觉法等 。

结构光法的工作原理是通过投影仪向物体表面投射特定的结构光图案，如条纹、网格等 。由于物体表面的形状起伏，这些图案在物体表面会发生变形 。相机从特定角度拍摄被调制后的图案图像，通过对图像中图案的变形程度进行分析，利用三角测量原理计算出物体表面各点的三维坐标信息 。例如，在汽车零部件的检测中，通过向零部件表面投射条纹结构光，相机捕捉到的条纹图案在零部件的凸起和凹陷处会发生明显的变形，根据这些变形信息，3D 视觉系统能够精确地计算出零部件表面的三维形状，检测出是否存在表面缺陷、尺寸偏差等问题 。

飞行时间法（ToF）则是基于光的飞行时间来测量物体与相机之间的距离 。相机发射出红外光脉冲，当光脉冲遇到物体表面后反射回来，相机通过测量光从发射到接收的时间差，结合光速，计算出物体表面各点到相机的距离，进而获得物体的三维信息 。ToF 技术具有检测速度快、视野范围较大、工作距离远等优点，常用于大视野、远距离、低精度、低成本的 3D 图像采集场景，如物流仓库中货物的体积测量和定位 。例如，在物流自动化系统中，ToF 相机可以快速测量货物的长宽高尺寸，为货物的存储和运输提供准确的空间信息 。

立体视觉法模仿人类双眼的视觉原理，通过两个或多个相机从不同角度同时拍摄物体，获取物体的多幅二维图像 。利用图像匹配算法，找到不同图像中对应点的位置关系，根据三角测量原理计算出这些点在三维空间中的坐标，从而实现对物体的三维重建 。在机器人导航领域，立体视觉技术可以帮助机器人感知周围环境的三维结构，识别障碍物的位置和形状，规划出安全的移动路径 。例如，在家庭服务机器人中，立体视觉系统能够实时构建房间的三维地图，机器人根据地图信息避开家具、墙壁等障碍物，完成清洁任务 。

在复杂场景中，3D 视觉技术展现出了巨大的应用潜力 。在汽车制造的零部件装配环节，3D 视觉系统可以精确测量零部件的三维尺寸和形状，确保装配的准确性和精度 。通过将实际测量的零部件三维数据与设计模型进行对比，能够及时发现装配过程中的偏差，提高汽车的生产质量 。在物流行业的货物分拣中，3D 视觉技术可以对无序堆放的货物进行三维识别和定位，引导机器人准确抓取货物，实现高效的分拣作业 。在医疗领域，3D 视觉技术可以用于手术导航，医生通过 3D 视觉系统实时获取患者体内器官的三维位置和形态信息，辅助进行精准的手术操作，降低手术风险 。

（三）多传感器融合技术：感知的全面升级

多传感器融合技术是将多种类型的传感器数据进行有机整合，以获取更全面、准确、可靠的环境信息，从而提升人形机器人的感知能力和决策水平 。在人形机器人的应用场景中，单一的视觉传感器往往难以满足复杂环境下的感知需求，多传感器融合技术应运而生 。其原理是利用不同传感器在感知能力上的互补性，将视觉传感器、激光雷达、毫米波雷达、超声波传感器、惯性测量单元（IMU）等多种传感器的数据进行融合处理 。例如，视觉传感器能够提供丰富的纹理、颜色和形状信息，有助于目标物体的识别和分类；激光雷达则擅长获取物体的三维空间位置和距离信息，在环境感知和定位方面表现出色；毫米波雷达对运动物体的检测和跟踪具有较高的精度和可靠性；超声波传感器适用于近距离的障碍物检测；惯性测量单元可以实时测量机器人的加速度和角速度，为机器人的姿态控制提供重要数据 。通过将这些传感器的数据进行融合，人形机器人能够获得更全面、准确的环境感知信息 。

多传感器融合技术在人形机器人中具有显著的优势和广阔的应用前景 。在自动驾驶领域，多传感器融合技术是实现车辆安全、高效行驶的关键 。视觉传感器可以识别道路标志、交通信号灯、车辆和行人等目标物体；激光雷达能够构建高精度的三维地图，实时感知车辆周围的环境信息；毫米波雷达则在恶劣天气条件下（如雨天、雾天）仍能保持良好的检测性能，对前方车辆的速度和距离进行精确测量 。通过将这些传感器的数据进行融合，自动驾驶汽车能够更准确地判断路况，做出合理的决策，保障行驶安全 。在物流配送领域，人形机器人利用多传感器融合技术可以更高效地完成货物的搬运和分拣任务 。视觉传感器用于识别货物的形状、大小和位置；激光雷达和超声波传感器则帮助机器人避免碰撞周围的障碍物；惯性测量单元确保机器人在搬运货物过程中的姿态稳定 。在智能安防监控领域，多传感器融合技术可以提高监控系统的准确性和可靠性 。视觉传感器用于实时监测监控区域内的人员和物体活动；毫米波雷达和超声波传感器可以检测到异常的运动目标，即使在夜间或低光照环境下也能发挥作用 。通过多传感器融合，安防监控系统能够及时发现安全隐患，发出警报，保障监控区域的安全 。随着技术的不断发展和创新，多传感器融合技术将在人形机器人的更多领域得到深入应用，为人形机器人的智能化发展提供强大的技术支持 。

未来展望：机器视觉的无限可能

展望未来，机器视觉技术将在人形机器人领域掀起更为波澜壮阔的变革浪潮，展现出令人瞩目的发展趋势和深远影响 。

在技术突破层面，机器视觉将朝着更高的智能化和精准化方向迈进 。随着人工智能技术，特别是深度学习算法的持续革新，机器视觉系统将拥有更强大的自主学习能力，能够在复杂多变、动态的环境中，迅速、精准地识别和理解各种目标物体和场景信息 。例如，通过引入强化学习算法，机器视觉系统可以在与环境的交互过程中不断优化自身的决策策略，实现更加智能、灵活的视觉感知和行动控制 。同时，在硬件方面，传感器技术的进步将带来更高分辨率、更高速、更低噪声的相机和镜头，以及性能更强大的视觉处理器，从而大幅提升机器视觉系统的处理速度和精度，为实现更复杂的视觉任务提供坚实的硬件基础 。

在应用拓展方面，机器视觉将助力人形机器人深入渗透到更多领域，为人类生活和社会发展带来更多便利和变革 。在医疗康复领域，人形机器人结合机器视觉技术，能够为患者提供更加个性化、精准的康复治疗服务 。例如，通过实时监测患者的运动姿态和康复进展，机器人可以根据机器视觉系统的分析结果，自动调整治疗方案，提高康复效果 。在教育领域，人形机器人可以作为智能教育助手，借助机器视觉识别学生的学习状态、表情和动作，为学生提供个性化的学习指导和互动体验，激发学生的学习兴趣和积极性 。在养老服务领域，人形机器人利用机器视觉技术，可以实时关注老年人的生活状况，如监测老年人的健康状况、提醒按时服药、提供紧急救援等，为老年人的生活提供全方位的保障 。

从行业发展角度来看，机器视觉技术的发展将推动人形机器人产业生态的不断完善和壮大 。一方面，机器视觉技术的进步将促使更多的企业和科研机构投身于人形机器人的研发和创新，加速人形机器人产品的迭代升级，提高产品质量和性能 。另一方面，随着人形机器人市场需求的不断增长，机器视觉作为其关键核心技术，将带动整个产业链的协同发展，包括上游的硬件设备制造、中游的系统集成和软件开发，以及下游的应用服务等各个环节，形成一个庞大而繁荣的产业生态 。例如，在硬件制造领域，将涌现出更多专注于研发高性能相机、镜头、图像采集卡和视觉处理器的企业；在系统集成和软件开发方面，将有更多的企业致力于开发更先进、更易用的机器视觉算法和软件平台，为人形机器人提供更强大的视觉感知能力；在应用服务领域，将出现更多基于人形机器人和机器视觉技术的创新应用场景和商业模式，满足不同行业和用户的多样化需求 。

机器视觉作为人形机器人的 “智慧之眸”，在未来的发展中蕴含着无限的潜力和可能 。它将持续推动人形机器人技术的创新和应用拓展，为人类社会的发展带来前所未有的机遇和变革 。我们有理由期待，在机器视觉技术的引领下，人形机器人将在更多领域大放异彩，成为推动社会进步和改善人类生活的重要力量 。
