机器视觉：半导体精密检测的“火眼金睛”

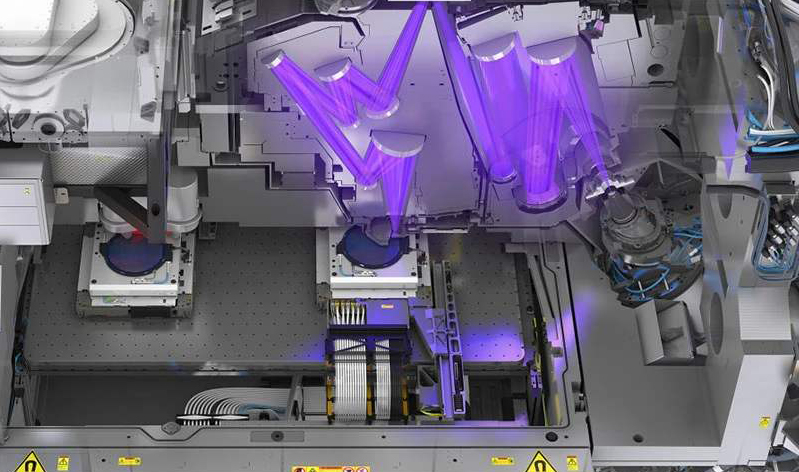

在现代科技的宏大版图中，半导体制造无疑处于核心位置，是推动信息技术革命的关键力量。从我们日常不离手的智能手机，到强大运算的计算机；从便捷的智能家居设备，到高度自动化的工业控制系统，半导体芯片无处不在，如同跳动的 “数字心脏”，赋予这些设备智能与活力 。

半导体制造是一场在微观世界里追求极致精度的艰苦征程。以指甲盖大小的芯片为例，其内部却集成了数十亿个晶体管，这些晶体管的尺寸已缩小至几纳米，相当于人类头发丝直径的数万分之一。在如此微小的尺度下进行生产，任何细微的瑕疵都可能引发严重后果，一个原子的偏差、一条极细的划痕，都可能让芯片无法正常工作，导致电子产品出现故障，甚至影响整个系统的稳定性和可靠性。

在这个微观战场中，高精度检测技术成为决定成败的关键因素，它如同精密的 “电子显微镜”，为半导体制造保驾护航。机器视觉技术作为高精度检测领域的核心力量，凭借其非接触、高精度、高速度以及可重复性强等显著优势，在半导体制造的各个环节中发挥着无可替代的关键作用。

高精度视觉检测：微观世界的 “度量衡”

（一）挑战：传统检测的困境

在半导体制造的早期阶段，传统检测方法曾发挥了重要作用，随着芯片制程工艺不断向更小尺寸迈进，这些传统方法逐渐暴露出诸多局限性 。

在精度方面，以人工使用千分尺测量为例，由于受到人为操作、读数误差等因素影响，测量误差通常可达 0.05mm ，对于如今追求纳米级精度的半导体制造而言，这种误差无疑是巨大的，根本无法满足先进封装中对硅片表面细微刻线宽度、间距等高精度测量需求。在一些对硅片平整度要求极高的应用场景中，传统的接触式测量方法，如使用机械探针等，虽然能获取部分测量数据，但在测量过程中，探针与硅片表面的接触极易造成硅片表面划伤或产生微小形变，不仅损伤了硅片，还可能引入新的测量误差，影响后续芯片制造工艺的准确性 。而且传统检测方法往往只能对硅片进行抽检，无法全面覆盖整个生产流程，这就导致许多潜在缺陷难以被及时发现，为产品质量埋下隐患。

在效率层面，传统检测手段大多依赖人工操作，检测速度缓慢。例如对硅片表面进行缺陷检测时，人工逐个观察硅片，单片检测耗时往往超过 5 分钟，这对于大规模生产的半导体工厂来说，严重制约了生产效率，增加了生产成本 。并且接触式测量每次测量都需要对测量工具进行定位、校准等操作，进一步降低了检测效率，无法满足现代化生产线高速运转的需求。

从数据处理角度来看，传统检测方法在数据收集和分析方面存在严重不足。它们很难实时捕捉到硅片表面刻线形貌的动态变化，在光刻环节，刻线宽度可能会因为光刻设备的微小波动、环境温度变化等因素发生改变，但传统检测方法无法及时监测到这些变化，也就无法为工艺调整提供及时有效的数据支持 。由于缺乏系统性的数据记录和分析手段，一旦出现产品质量问题，很难对生产过程中的数据进行回溯和分析，难以准确找出缺陷产生的根源，不利于工艺的持续改进和优化。

（二）突破：工业视觉检测技术崛起

工业视觉检测技术的出现，犹如一道曙光，为半导体制造检测领域带来了革命性的变化。它通过硬件与算法的紧密协同，成功突破了传统检测的重重瓶颈 。

在硬件方面，高分辨率工业相机是视觉检测系统的 “眼睛”，能够捕捉到硅片表面极其细微的细节。例如，一款像素高达 2000 万的工业相机，配合 2.4μm 像元尺寸，能够清晰分辨硅片表面微小的刻线和缺陷 。远心镜头则是保障测量精度的关键，其远心设计（畸变 < 0.1%）、高景深（±5μm）以及特定的放大倍率，确保了在不同位置测量时的一致性，有效避免了传统镜头因视角偏差导致的测量误差 。在照明系统上，针对硅片表面高反光的特性，采用同轴光源搭配偏振片的组合，同轴光源均匀照射硅片表面，偏振片则过滤掉反射光斑，解决了成像过曝问题，大大提升了边缘检测的稳定性和准确性 。

算法层面，先进的图像处理算法和机器学习算法赋予了视觉检测系统强大的 “智慧” 。通过边缘检测算法，可以精确识别硅片表面刻线的边缘位置，从而准确测量刻线宽度和间距；形态学算法则能够对图像中的缺陷进行分割和提取，便于后续的分析和分类 。机器学习算法，特别是深度学习中的卷积神经网络（CNN），通过对大量带有标注的硅片图像进行学习，能够自动提取图像特征，实现对各种复杂缺陷的准确识别和分类，大幅提高了检测的准确性和可靠性 。

以某 12 英寸硅片生产线引入工业视觉检测系统为例，在精度验证中，经过 30 次连续测量，标准差 < 0.01mm，Mark 点定位误差仅 0.6μm，这是传统检测方法难以企及的精度水平 。在节拍优化上，通过优化算法和图像裁剪技术，将检测时间大幅压缩至 180ms，相较于传统方案提升了 6 倍，极大地提高了生产效率 。从良率提升效果来看，该视觉检测系统的缺陷检出率高达 99.98%，有效助力产线良率提升了 0.15%，为企业带来了显著的经济效益 。

通过硬件与算法的完美结合，工业视觉检测技术在半导体高精度检测领域展现出了强大的优势，成为推动半导体制造工艺进步和产品质量提升的关键力量 。

线光谱共焦精密检测：复杂表面的 “洞察者”

（一）原理：光与物质的精密对话

线光谱共焦检测技术宛如一场精妙绝伦的光与物质的对话，为半导体复杂表面检测带来了前所未有的突破 。其工作原理基于独特的光学色散现象和共焦测量原理 。

检测系统首先发射出一束宽光谱线光源，这束包含了多种波长的复色光，如同一条色彩斑斓的光带，承载着丰富的信息 。随后，复色光经过色散透镜的巧妙处理，色散透镜利用不同波长光在介质中折射程度的差异，将复色光中的不同波长光聚焦到光轴上的不同位置，从而形成了一条由不同颜色光组成的 “光学尺”，每一个波长对应着光轴上的一个特定位置 。

当这束经过色散的光照射到半导体待测物体表面时，从物体表面反射回来的光中，只有在物体表面处聚焦的特定波长的反射光（单色光）能够最大程度地通过狭缝，被光谱仪探测到 。光谱仪就像一位精密的 “光谱解读大师”，能够精确测量反射光的波长 。由于事先已经标定好了波长与距离之间的对应关系，通过测量得到的反射光波长，就可以精准计算出待测物表面到色散透镜的距离，进而获得物体表面的高度信息 。通过高速扫描装置带动传感器对物体进行逐行扫描，并结合物体的运动，就能够实现对物体表面的三维成像，如同用一把精细的 “光尺”，精确丈量出物体表面的每一处微观起伏 。

（二）应用场景：攻克半导体检测难题

在半导体制造的复杂流程中，线光谱共焦精密检测技术凭借其独特优势，成功攻克了多个检测难题，成为保障半导体产品质量的关键力量 。

在晶圆表面缺陷检测中，晶圆表面常常存在颗粒、裂纹、凹坑和脏污等多种缺陷，这些缺陷的存在会严重影响芯片的性能和成品率 。但晶圆表面特征复杂，缺陷类型多样，传统检测方法极易造成误判和漏判 。线光谱共焦传感器凭借其超高的横向分辨率，能够清晰捕捉到晶圆表面极其细微的特征及缺陷 。以某半导体生产企业为例，采用线光谱共焦传感器对 12 英寸晶圆进行检测，其最高扫描速率达到 40kHz，可在极短时间内完成对整个晶圆表面的扫描，不仅能够检测出直径小于 1μm 的微小颗粒，还能准确识别出深度仅为几十纳米的细微裂纹，有效避免了漏检和误检情况的发生，大大提高了检测的准确性和可靠性 。

BGA（球栅阵列）封装是一种广泛应用于半导体芯片的封装方式，在 BGA 锡球检测中，锡球尺寸通常只有几十微米，对检测精度要求极高，且锡球表面的金属反光会严重干扰光学检测，密集排列的锡球之间还容易产生遮挡，影响缺陷定位 。埃科光电的 SG1007 线光谱共焦传感器基于同轴式光谱共聚焦技术开发而成，最大镜面兼容角度 ±50°，X 方向分辨率 1.875µm，轴向重复性精度达 50nm 。它能够实现对 BGA 锡球球高、球径的无遮挡高精度测量，在全量程范围内扫描速率可达到 8.9kHz，在一定测量范围内甚至可实现 30kHz 高速扫描，高效且准确地检测出锡球表面的瑕疵和尺寸偏差，确保了 BGA 封装的质量 。

在半导体后道封装工序中，引线键合通过微米级金属导线（通常为金线、铜线等）实现芯片内外部的电气互连 。随着半导体工艺的不断发展，金线间距、线径均缩小至数十微米，塌线、断线等缺陷需要微米级的高分辨率成像才能实现捕捉 。而且金线表面存在高反光干扰，键合后焊盘表面可能存在残胶等异物，传统光学传感器难以对这类材质准确成像 。而线光谱共焦技术则无惧这些挑战，如 SG4025 线光谱共焦传感器凭借 X 方向 2.5µm 的高分辨率，能够实现对高密度细微金线的精确成像 。其 2.5mm 的测量范围可有效检测金线高度，同时，该技术对金线表面高反光具有强适应性，解决了传统成像的难点，为半导体后道封装工序提供了可靠的检测保障 。

数据驱动的产品缺陷智能检测：缺陷的 “智能猎手”

（一）技术核心：人工智能与大数据的融合

在半导体制造领域，数据驱动的产品缺陷智能检测技术成为了保障产品质量的关键防线，其核心在于人工智能与大数据的深度融合 。人工智能中的机器学习、深度学习等技术，如同赋予了检测系统一颗 “智能大脑”，使其能够从海量的数据中自动学习和识别模式，实现对半导体产品缺陷的精准检测 。

机器学习是人工智能的重要分支，它通过对大量历史数据的学习，构建起能够预测未知数据的模型 。在半导体缺陷检测中，监督学习算法如支持向量机（SVM）、决策树等被广泛应用 。以支持向量机为例，它通过寻找一个最优的分类超平面，将正常产品数据和缺陷产品数据区分开来 。在训练过程中，将大量带有缺陷标注的半导体产品数据作为训练集，让模型学习正常与缺陷数据的特征差异 。当有新的产品数据输入时，模型就能根据学习到的知识，判断该产品是否存在缺陷以及缺陷的类型 。

深度学习则是机器学习中的新兴领域，它以深度神经网络为基础，能够自动从数据中提取复杂的特征表示 。在半导体缺陷检测中，卷积神经网络（CNN）凭借其独特的结构和强大的特征提取能力，成为了主流的检测模型 。CNN 中的卷积层通过卷积核在图像上滑动进行卷积操作，自动提取图像中的局部特征，如边缘、纹理等 。池化层则对卷积层的输出进行下采样，减少数据维度，同时增强模型对数据平移、旋转等变换的鲁棒性 。全连接层将提取到的特征进行整合，输出最终的缺陷检测结果 。例如，在晶圆表面缺陷检测中，利用高分辨率相机采集晶圆表面图像，将这些图像输入到 CNN 模型中进行训练 。通过大量标注好的正常和缺陷晶圆图像的学习，模型能够准确识别出晶圆表面的各种缺陷，如颗粒、划痕、裂纹等 。

大数据技术则为人工智能的训练提供了丰富的数据资源 。在半导体制造过程中，会产生海量的数据，包括生产设备的运行参数、工艺过程中的各种测量数据、产品的检测数据等 。这些数据蕴含着丰富的信息，通过对它们的收集、存储、清洗和分析，可以为缺陷检测模型提供全面、准确的训练数据 。利用大数据技术对生产线上的传感器数据进行实时采集和分析，能够及时发现生产过程中的异常情况，提前预测可能出现的产品缺陷，为生产过程的优化提供有力支持 。通过将不同来源的数据进行融合，如将图像数据与工艺参数数据相结合，可以进一步提高缺陷检测的准确性和可靠性 。

（二）应用实例：生产线上的质量卫士

在半导体生产线上，数据驱动的产品缺陷智能检测技术正发挥着至关重要的作用，成为了保障产品质量的 “忠诚卫士” 。

在晶圆检测环节，晶圆作为半导体制造的基础材料，其质量直接影响着后续芯片的性能和成品率 。传统的晶圆检测方法主要依赖人工抽检或简单的光学检测设备，存在检测效率低、漏检率高的问题 。而引入智能检测技术后，通过在生产线上部署高分辨率相机和智能检测系统，能够对晶圆进行全面、快速的检测 。利用深度学习算法对采集到的晶圆图像进行分析，不仅能够准确检测出晶圆表面的微小颗粒、划痕、凹坑等缺陷，还能对缺陷的大小、形状、位置等信息进行精确测量 。某半导体制造企业在采用智能晶圆检测系统后，缺陷检出率从原来的 80% 提升到了 98% 以上，有效提高了晶圆的质量，降低了后续芯片制造过程中的不良率 。

光刻胶在半导体光刻工艺中起着关键作用，其质量的好坏直接影响到光刻图案的精度和芯片的性能 。光刻胶的缺陷检测一直是半导体制造中的难点之一 。智能检测技术通过对光刻胶图像的分析，能够快速识别出光刻胶中的杂质、气泡、厚度不均匀等缺陷 。新日泰克（北京）电子新材料有限公司申请的 “基于图像识别的光刻胶缺陷的检测方法、系统及云平台” 专利，通过获取指定时间周期内基于光刻的多个目标图像的目标图像数据，结合人工智能与计算机视觉技术，利用自动化缺陷拟合与分类方法，提升了光刻过程中缺陷识别的精度和效率，有效保障了光刻胶的质量 。

杂质检测也是半导体制造中不可或缺的环节，即使是极其微小的杂质，也可能对芯片的性能产生严重影响 。智能检测技术利用先进的传感器和数据分析算法，能够对半导体材料和制造过程中的杂质进行高精度检测 。在半导体材料的原材料检测中，通过对材料的光谱数据进行分析，能够准确检测出其中的杂质成分和含量 。在芯片制造过程中，利用扫描电子显微镜（SEM）图像和机器学习算法，能够识别出芯片表面或内部的杂质颗粒，并对其进行定位和分类 。某半导体制造企业通过引入智能杂质检测系统，成功将因杂质导致的芯片不良率降低了 50% 以上，大大提高了产品的可靠性 。

数据驱动的产品缺陷智能检测技术在半导体生产线上的广泛应用，不仅提高了检测效率和准确性，实现了对生产过程的实时监控，及时发现和解决潜在的质量问题，有效保障了半导体产品的质量，推动了半导体行业的高质量发展 。

机器视觉：半导体产业升级的引擎

在半导体制造这一精度至上的微观战场中，机器视觉技术凭借高精度视觉检测、线光谱共焦精密检测以及数据驱动的产品缺陷智能检测等先进技术，成为保障半导体产品质量的关键力量 。它不仅解决了传统检测方法的诸多困境，还在复杂表面检测和缺陷智能检测等方面展现出强大的优势，为半导体制造的各个环节提供了可靠的检测保障 。

展望未来，随着人工智能、大数据、光学技术等的不断创新与融合，机器视觉在半导体行业的应用前景将更加广阔 。其检测精度和速度将进一步提升，能够满足半导体制造不断向更高精度发展的需求 。机器视觉技术将与自动化生产线更加紧密地结合，实现检测与生产的无缝对接，提高整体生产效率和灵活性 。在新兴的半导体领域，如第三代半导体材料与器件的检测、微纳制造等，机器视觉也将发挥重要作用，为半导体产业的持续创新和发展注入新的活力 。

对于半导体企业而言，积极拥抱机器视觉技术的变革，加大在相关技术研发和应用方面的投入，是提升自身竞争力、在激烈的市场竞争中立于不败之地的关键 。通过引入先进的机器视觉检测设备和技术，企业能够提高产品质量，降低生产成本，缩短生产周期，增强市场响应能力 。加强与机器视觉技术供应商的合作，共同探索适合半导体制造的创新解决方案，也是推动产业发展的重要途径 。

机器视觉技术作为半导体产业升级的强大引擎，正引领着半导体行业迈向更加智能化、高效化的未来 。在这个充满机遇与挑战的时代，我们期待机器视觉技术能够不断突破创新，为半导体产业的繁荣发展做出更大的贡献 。
