视觉筛选机对 300mm 内不锈钢五金管的核心检测内容

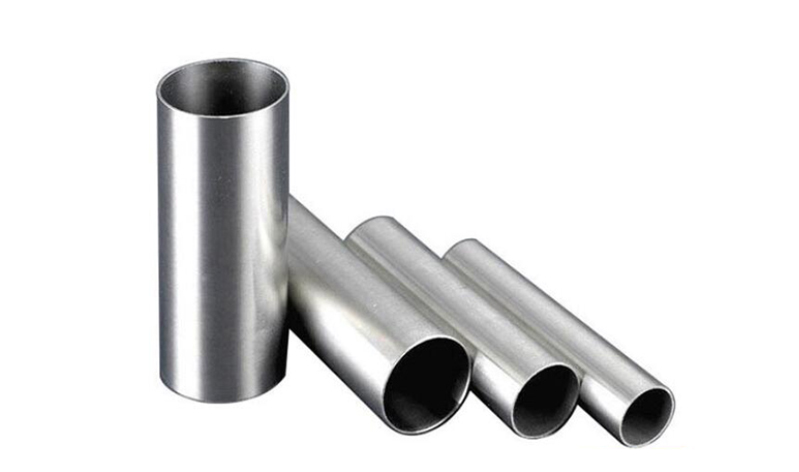

300mm 长度范围内的不锈钢五金管（常见规格：外径 6-50mm、壁厚 0.5-5mm）广泛应用于精密机械、卫浴配件、汽车油路、气动元件等领域，其质量直接影响装配精度与使用安全性。视觉筛选机通过高分辨率成像与 AI 算法，实现对该类管材全维度检测，核心内容如下：

一、尺寸精度检测：适配装配的基础保障

针对 300mm 内管材 “短而精” 的特性，重点检测关键尺寸及形位公差，确保与上下游部件精准配合，检测精度达 ±0.02mm，远超人工测量（±0.1mm）：

基础尺寸检测

外径 / 内径：实时扫描管材圆周，捕捉最大 / 最小直径偏差，例如 Φ10mm 管材需控制外径波动≤0.03mm，避免装配时卡滞或间隙过大；

长度：针对 300mm 内定尺管材（如 50mm、100mm、200mm 规格），检测两端切割面与基准线的距离，误差需≤0.05mm，防止因长度偏差导致的装配错位；

壁厚：通过双相机对射成像，计算管壁不同位置（如 0°/90°/180°/270°）厚度，确保壁厚均匀度（偏差≤0.04mm），避免高压场景下因壁厚不均引发破裂。

形位公差检测

同轴度：检测管材内孔与外圆的轴线偏差，要求≤0.03mm，保障流体 / 气体传输时的稳定性（如气动元件管路）；

垂直度：针对两端带连接接口的管材（如卫浴接头管），检测端面与管体轴线的垂直偏差，需≤0.02mm/100mm，避免密封渗漏；

直线度：300mm 长度内直线度偏差≤0.1mm，防止管材弯曲导致的装配干涉（如汽车变速箱油管）。

二、表面缺陷检测：杜绝外观与性能隐患

不锈钢五金管表面缺陷不仅影响美观，更可能成为腐蚀、断裂的起点，视觉筛选机通过 360° 环形光源 + 线阵相机，实现 0.1mm 级缺陷精准识别：

常见缺陷类型及检测标准

划痕：轴向 / 圆周划痕长度≤2mm、深度≤0.02mm（可用作判定阈值），避免应力集中引发断裂；

凹坑 / 凸起：单个缺陷直径≤0.5mm、高度 / 深度≤0.03mm，且 300mm 长度内缺陷数量≤3 个，防止影响密封面贴合；

氧化皮 / 锈蚀：检测表面色差及不规则斑点，识别面积≥0.5mm² 的氧化区域，避免后续电镀 / 焊接工艺失效；

麻点 / 针孔：直径≥0.1mm 的针孔需 100% 剔除，尤其针对承压管材（如液压管路），防止高压渗漏；

焊缝缺陷（针对焊接管）：检测焊缝余高（需≤0.3mm）、咬边（深度≤0.02mm）、未熔合等，避免焊缝成为结构薄弱点。

特殊表面检测

拉丝纹理一致性：针对拉丝处理的管材，检测纹理方向偏差（需≤5°）及断丝区域，保障外观统一性；

镀膜 / 涂层完整性：检测表面镀膜（如防锈涂层）的漏涂、鼓泡区域，识别面积≥1mm² 的缺陷，提升耐腐蚀性能。

三、内部隐患检测：覆盖肉眼不可见风险

300mm 内的薄壁不锈钢管（壁厚＜2mm）易存在内部缺陷，视觉筛选机通过内置内窥镜式成像组件，实现内壁与内部结构检测：

内壁缺陷

内壁划痕 / 结疤：检测内壁≥0.1mm 的划痕及凸起结疤，避免流体传输时产生湍流或杂质堆积（如医疗器械输液管）；

内孔堵塞 / 异物：识别管内金属碎屑、油污等异物（尺寸≥0.2mm），防止堵塞阀体或精密元件；

内部结构缺陷（针对异形管）

内螺纹完整性（如带内牙的连接管）：检测螺纹牙型、螺距偏差及烂牙情况，确保螺纹配合精度；

中空通道一致性：针对多通道管材（如散热管），检测各通道孔径偏差≤0.05mm，避免流量不均。

四、装配适配性检测：提前规避组合风险

300mm 内不锈钢五金管常需与接头、法兰等部件装配，视觉筛选机可集成多工位检测，验证关键装配特征：

接口特征检测

接口外径 / 内径：针对带法兰 / 接头的管材，检测接口部位尺寸偏差（如 Φ15mm 接口需控制 ±0.02mm），确保与连接件过盈 / 过渡配合；

倒角 / 圆角：检测管端倒角角度（如 45°±2°）及圆角半径（如 R0.5mm±0.1mm），避免装配时划伤密封圈；

标识与材质核验

喷码 / 刻字清晰度：识别管体表面的规格标识（如 “304 Φ10×1”）、生产日期等，确保无错码、漏码，便于追溯；

材质一致性（可选配）：结合光谱成像模块，检测不锈钢材质（如 304/316）的光谱特征，避免混料导致的耐腐蚀性能不达标。

五、检测效率与标准适配

针对 300mm 内管材的批量生产场景，视觉筛选机可实现：

检测速度：单根检测耗时≤0.5 秒，适配每分钟 60-100 根的生产线节奏；

数据追溯：自动存储每根管材的检测数据（尺寸、缺陷位置、类型），生成合格率报表，符合 ISO 9001 质量管控要求；

标准兼容：可根据 GB/T 12771（不锈钢焊管）、ASTM A312（奥氏体不锈钢管）等标准，自定义检测阈值，适配不同行业需求。

通过上述全维度检测，视觉筛选机可将 300mm 内不锈钢五金管的不合格品剔除率提升至 99.9% 以上，同时降低 60% 人工检测成本，为精密制造场景提供稳定的质量保障。
