6 个相机只跑 60 件/分钟？视觉筛选机的节拍是怎么算出来的

假设你第一次走进一家橡胶件工厂开会，客户张口就来：我们要检「缺胶、披锋、困气、不熟、有渣、凹印、开裂」。作为采购视觉检测设备的人，你听得懂几句？

这些词不是黑话，是注塑、模压行业的行话——每个词背后都对应一种真实的成型缺陷。今天拆两份真实方案（一份透明硅胶针阀，一份橡胶件），看看视觉筛选机上岗之前，先要「听懂」的是哪八个词。

01 一场听不懂的会，从这八个字开始

新工程师第一次参加审厂会，最容易出的洋相不是问错参数，而是把行话记成拼音：客户说「披锋」，他写「披风」；说「困气」，他记「空气」；说「不熟」，他以为是工艺部门在闲聊。

行话之所以存在，是因为这些缺陷在日常语言里没有现成的词：胶料少了一块叫「缺胶」，分型面溢出一圈薄边叫「披锋」，胶料把空气封在里面留下气泡痕叫「困气」，固化没到位、局部发软发黏叫「不熟」。

视觉检测机要替人上岗，第一件事不是装镜头，是把这八个词一个一个翻译成影像特征。翻得越准，判得越稳。

02 行话词典：两份方案里的八个词，分别是什么

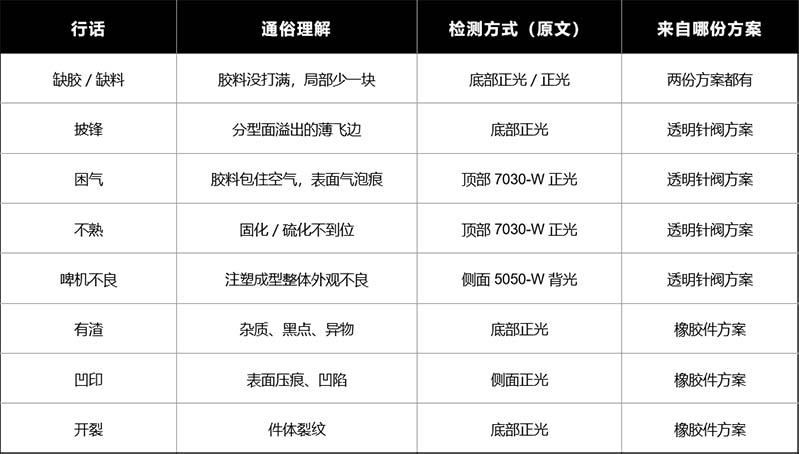

把透明硅胶针阀方案和橡胶件方案的检测内容表并排放，行话词典就出来了：

03 透明件的麻烦：它透光，所以要打三种光

透明硅胶针阀这份方案，一共上了 3 个相机，但分工细到每个相机只看一类病：

• 相机 1（底部正光）：看缺料和披锋——正面打亮，边缘那圈飞边就藏不住；

• 相机 2（侧面背光）：看啤机不良——轮廓压成剪影，成型缺陷一览无余；

• 相机 3（顶部正光）：看困气和不熟——顶部柔光打进去，胶料里的气泡痕和熟度差异才浮得出来。

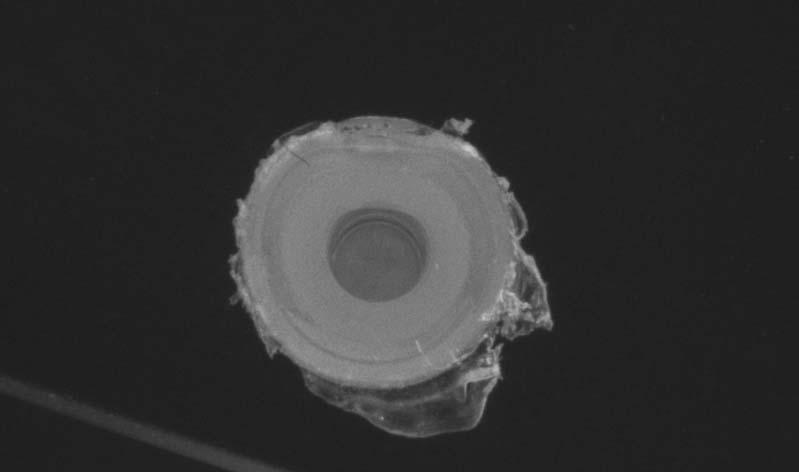

图1：底部正光下，透明硅胶针阀环形边缘的披锋（飞边）清晰可见（来源：思普泰克方案文件）

透明件为什么麻烦？因为它透光，光一穿过去，表面和里面同时有信息。所以这份视觉检测机方案配的是 3 套 SONY-160 黑白工业相机加 3 套定焦远心光学镜头——远心镜头就是为了减少透光件的透视误差，让轮廓尺寸不被光影骗走。

04 橡胶件反过来：不透明，就用六相机「围着看一圈」

橡胶件那份方案（T307 云盘检测机）是另一个极端：6 套定制工业相机、6 套光学工业镜头、6 套定制光源，而且光源是「组合光源，光源固定板需要画图，机构非标定制」。

分工是这样：相机 1 顶部正光管缺胶；相机 2 底部正光管有渣和开裂；相机 3、4、5、6 侧面正光，围着件体一圈看缺胶和凹印。

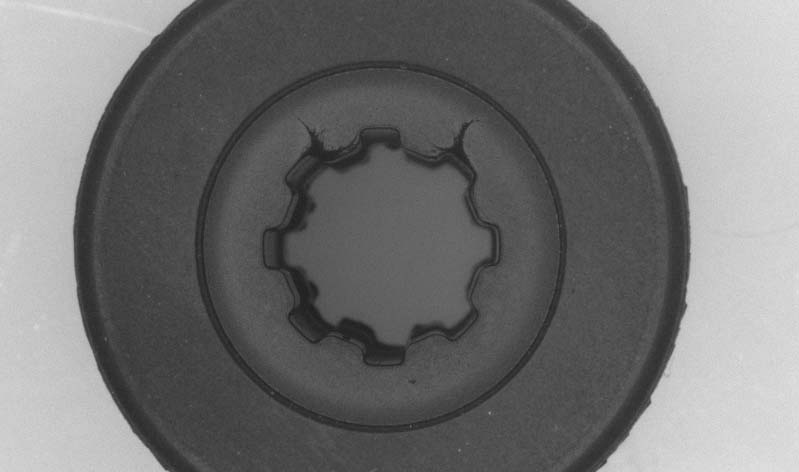

图2：底部正光下，黑色橡胶件星形孔口边缘的开裂细纹（来源：思普泰克方案文件）

为什么不透明件反而要更多相机？因为橡胶黑、表面哑，一个角度打光只能照亮半个面；要把六个方向都看到，就得六只眼睛。

05 200 件/分和 60–90 件/分，差的不是机器是件

把两份方案的节拍放在一起，反直觉的事又出现了：

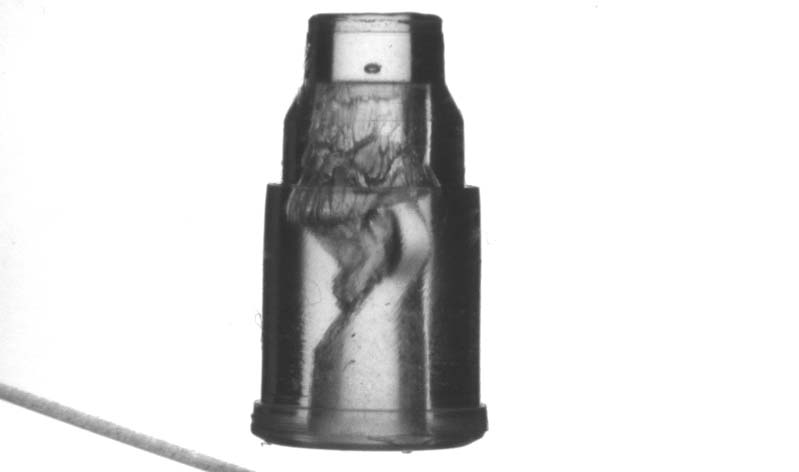

图3：同一件透明针阀换到侧面背光，轮廓成型状态一目了然（来源：思普泰克方案文件）

橡胶件方案原文里有一句很工程的话：「产品越大效率越慢，每相机单个产品检测结果 30 毫秒左右」。6 个相机各算 30 毫秒，再加上送料、旋转盘到位、吹气分流——节拍自然慢下来。

所以别再问「为什么别人家能跑 300、你家只能跑 80」。节拍是件的形状、面数和相机数共同决定的，不是参数表上想要就要的。

06 把行话交给视觉筛选机之前，先做三件事

如果你也是做模压、注塑的，想把现场这些行话交给视觉检测设备把关，建议先做三件事：

• 把你日常说的行话列成一张表：到底有几个词、每个词允许多大，对照图纸写清楚；

• 寄样件来：良品、各种不良各来一批——行话只有在真实影像里才长得出形状；

• 把现场节拍需求说清楚：你要多少件/分钟，倒推需要几个相机、打几组光。

两份方案末尾都保留了同一句口径：「以上检测项目，均需在影像下清晰可见才能检测」「此方案仅供前期参考，不作为设备验收依据」。这话不谦虚，是实话——行话翻成影像，靠的就是样件测试这一步。

行业黑话的另一面，其实是经验。缺胶多不多、披锋厚不厚、困气在哪一面——老师傅干了十年，眼睛一搭就知道。

视觉检测设备的意义，不是把老师傅替换掉，而是把老师傅脑子里那本「行话词典」，一行一行翻译成相机能执行的规则。它听不懂黑话，就接不住这份经验。

如果你也在做橡胶、硅胶、注塑件，欢迎把那些说不清的缺陷词列一列，连同样件一起寄过来。视觉检测这件事，先从把行话讲清楚开始。
